6. Material 詳細画面

ダッシュボードの一覧から項目名をクリックすることで、下図のような Material 詳細画面に遷移します。

ここでは各 Material/Job の詳細な情報や、計算終了後は、その計算の結果等を確認することができます。またサイドメニューから、登録情報をベースにした新たな Job の作成やモデリングを行うこともできます。詳細画面からの Job 作成は全て GUI 形式で行うため、直感的な操作で材料計算を実行することができます。

Material 詳細画面は、左サイドメニューで「Property」「Job」「File」「Delete」の４つのパートに分かれています。

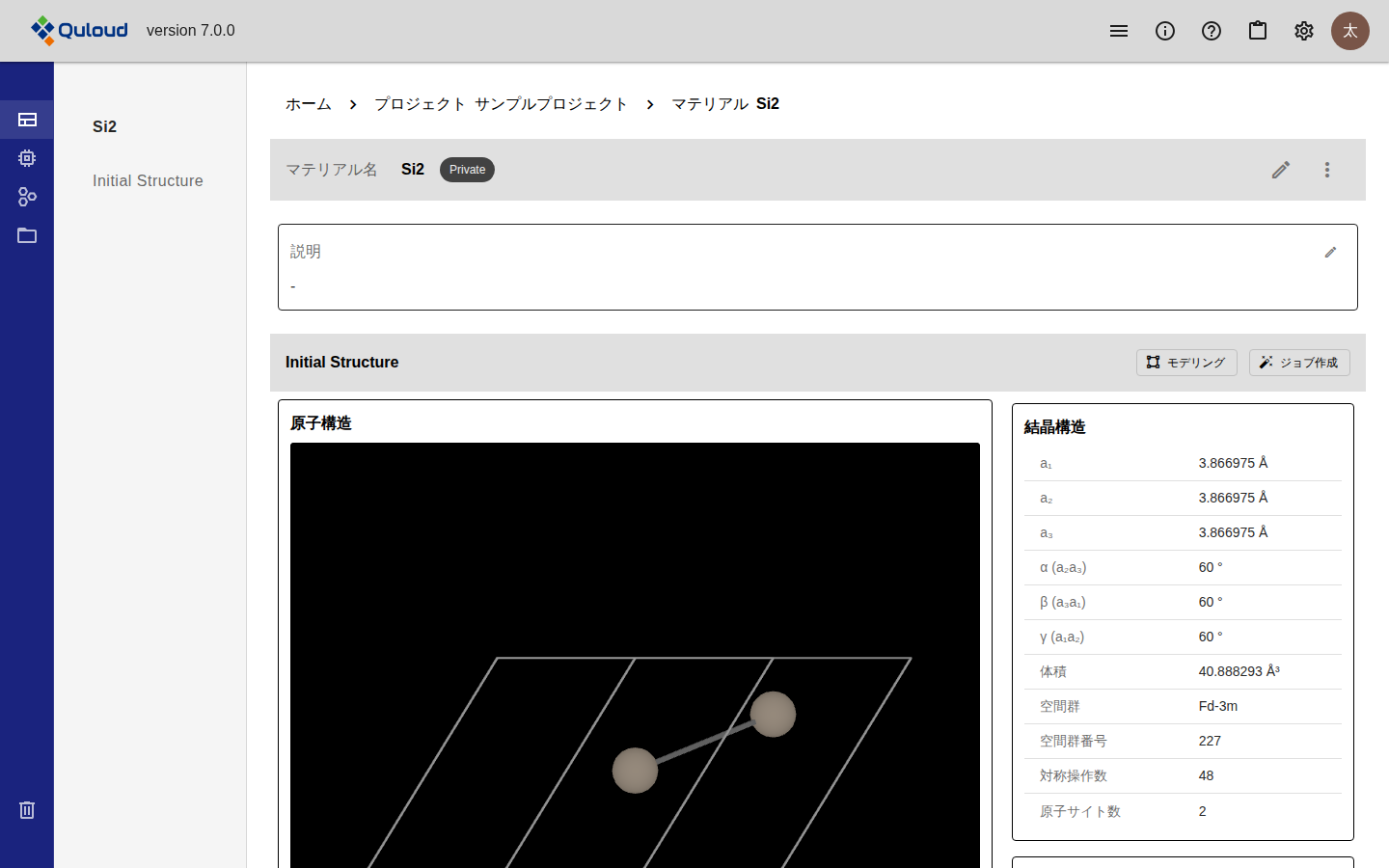

6.1. Property

左サイドメニューの「Property」を選択すると、 Material の構造を確認できます。「Property」はさらに、「Summary」「Structure」「Properties」の３つのパートに分かれています。

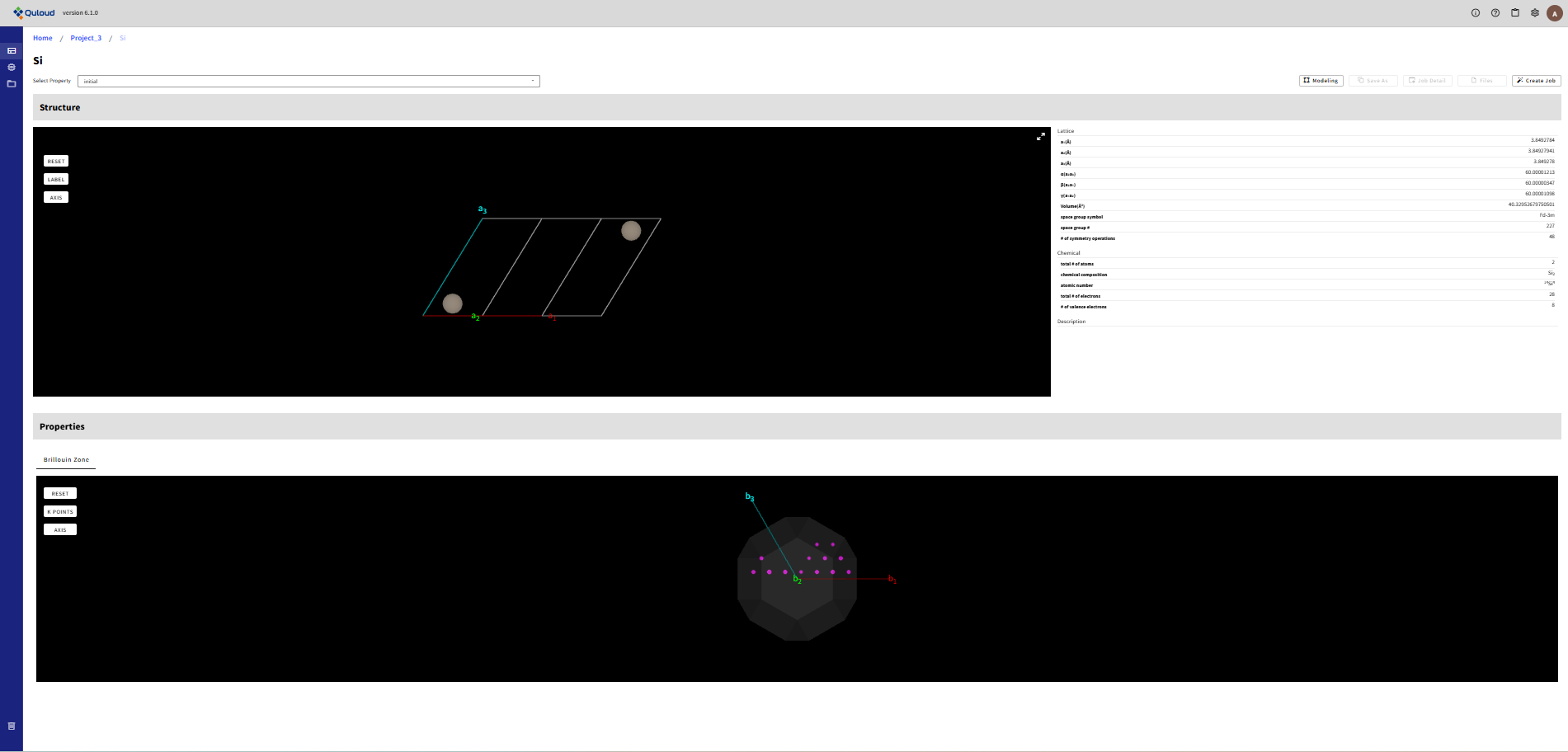

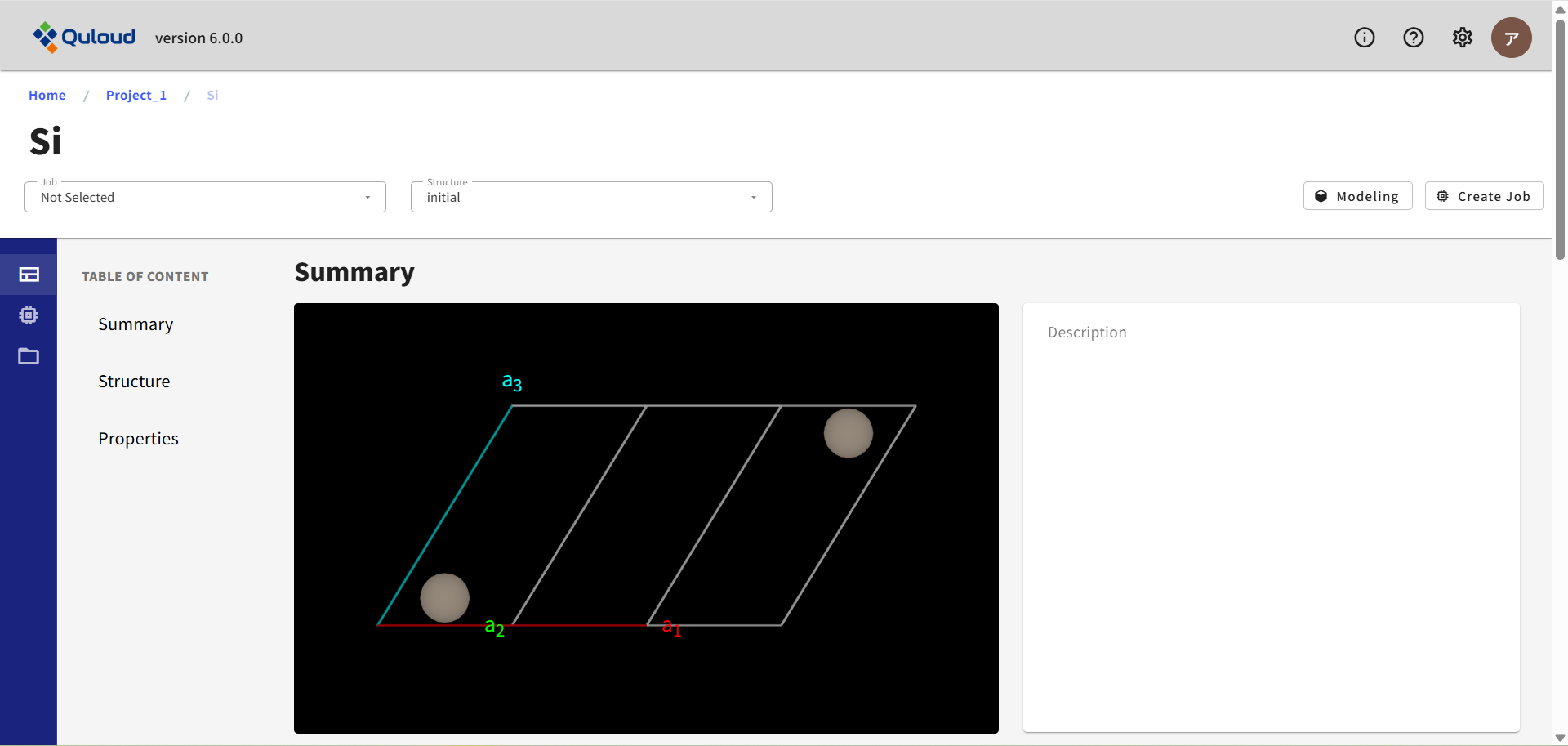

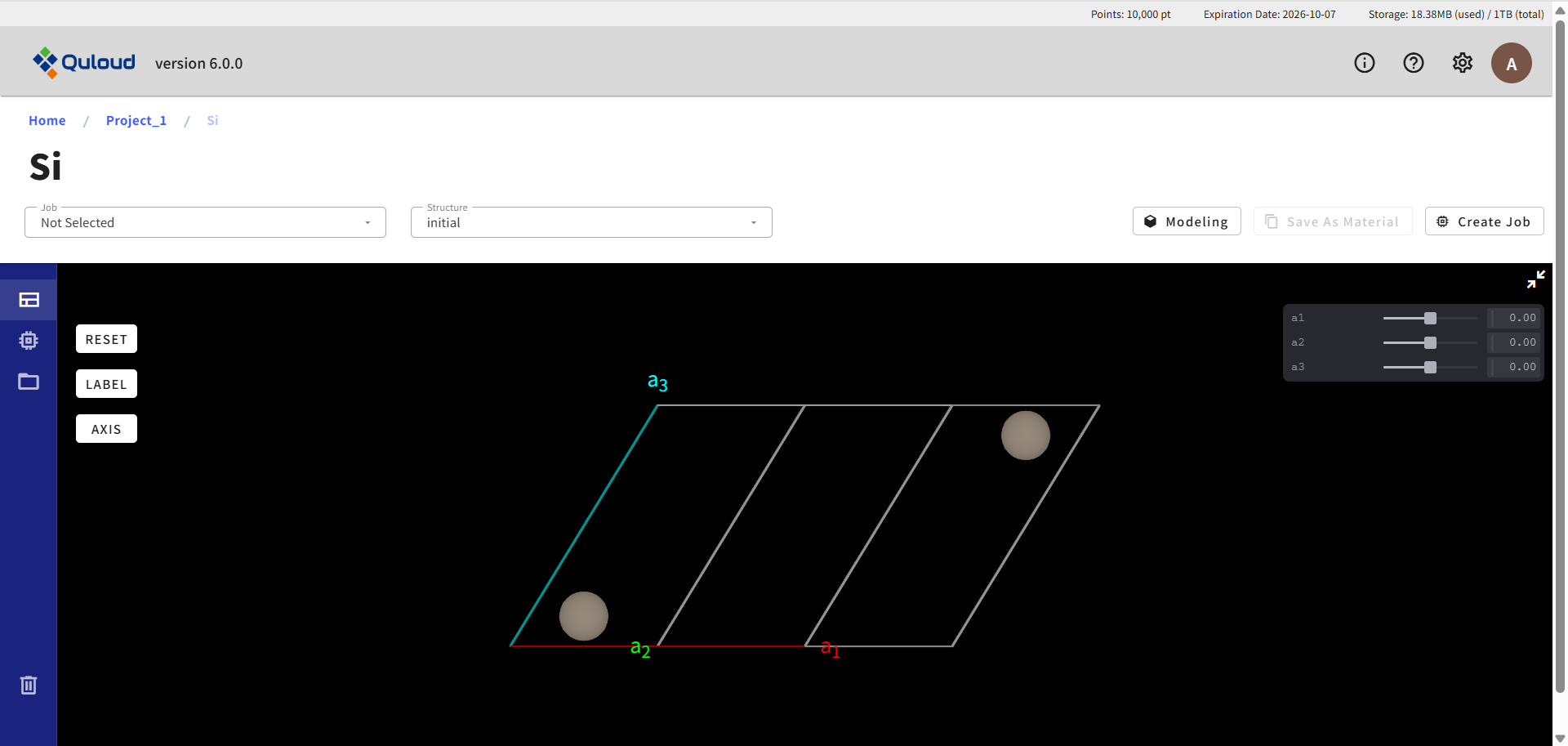

「Summary」では、一番上の図のように、Material の構造が図で示されています。ドラッグすれば向きを変えることもできます。また、マウスホイールやタッチパッドで拡大・縮小もできます。図の右上のアイコンをクリックすれば、ポップアップ表示させることもできます。

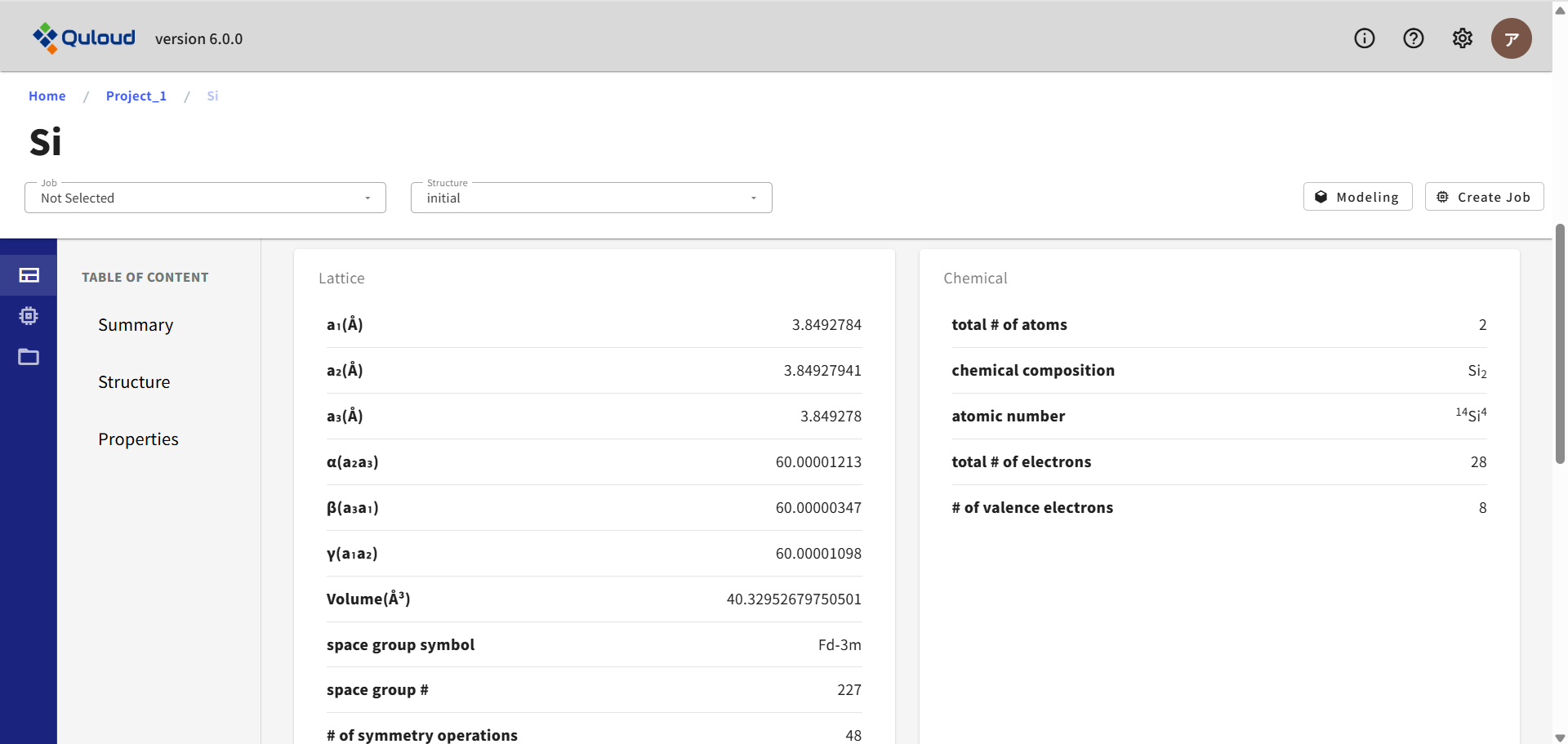

「Structure」では、下図のようにユニットセルの情報や、含まれる原子の種類や原子数の情報が示されています。

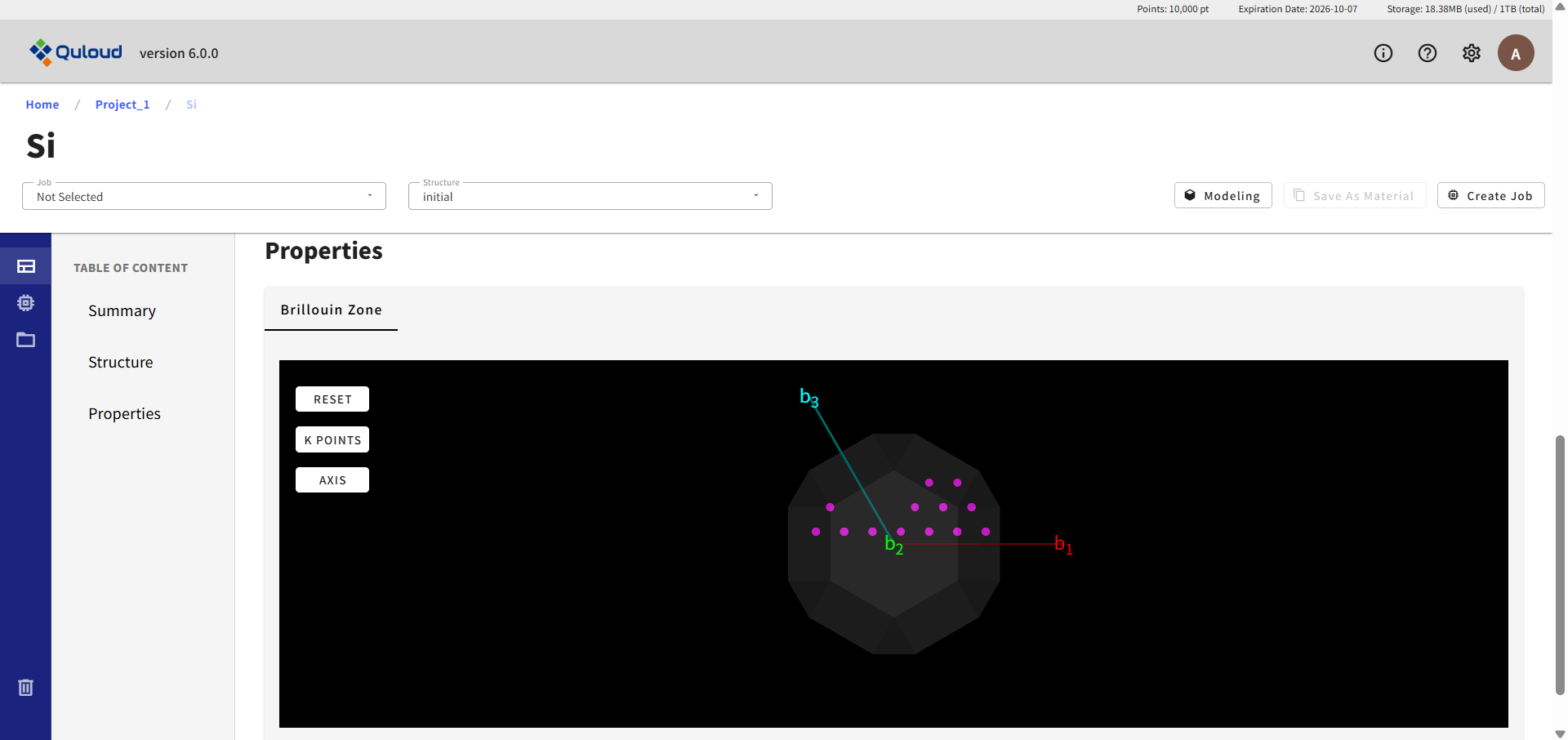

「Properties」では、下図のようにブリルアン・ゾーンの図が示されています。

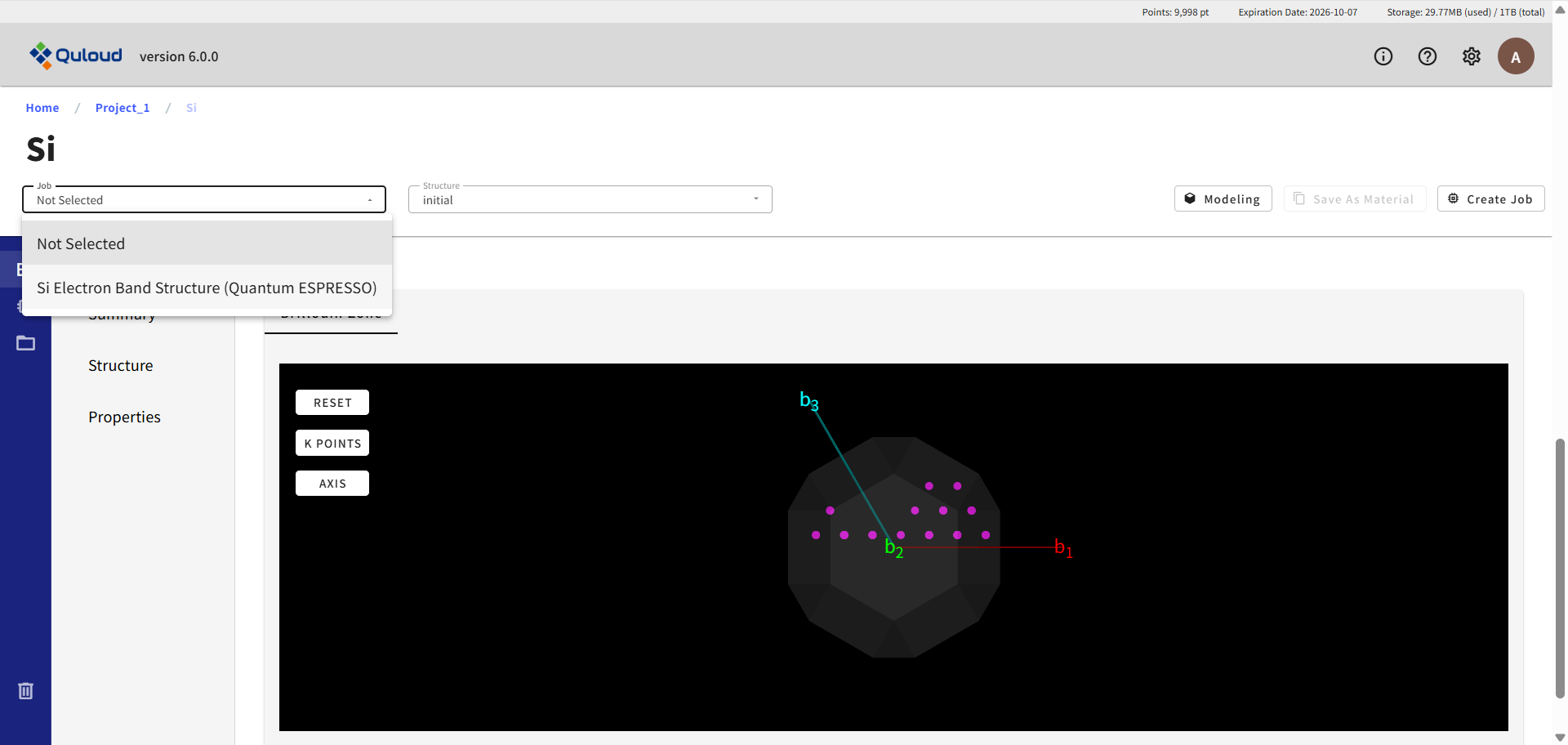

計算済みの Job が存在する場合、ここでは計算結果も確認できます。まず、画面左上の「Job」タブで当該 Job を選択します。

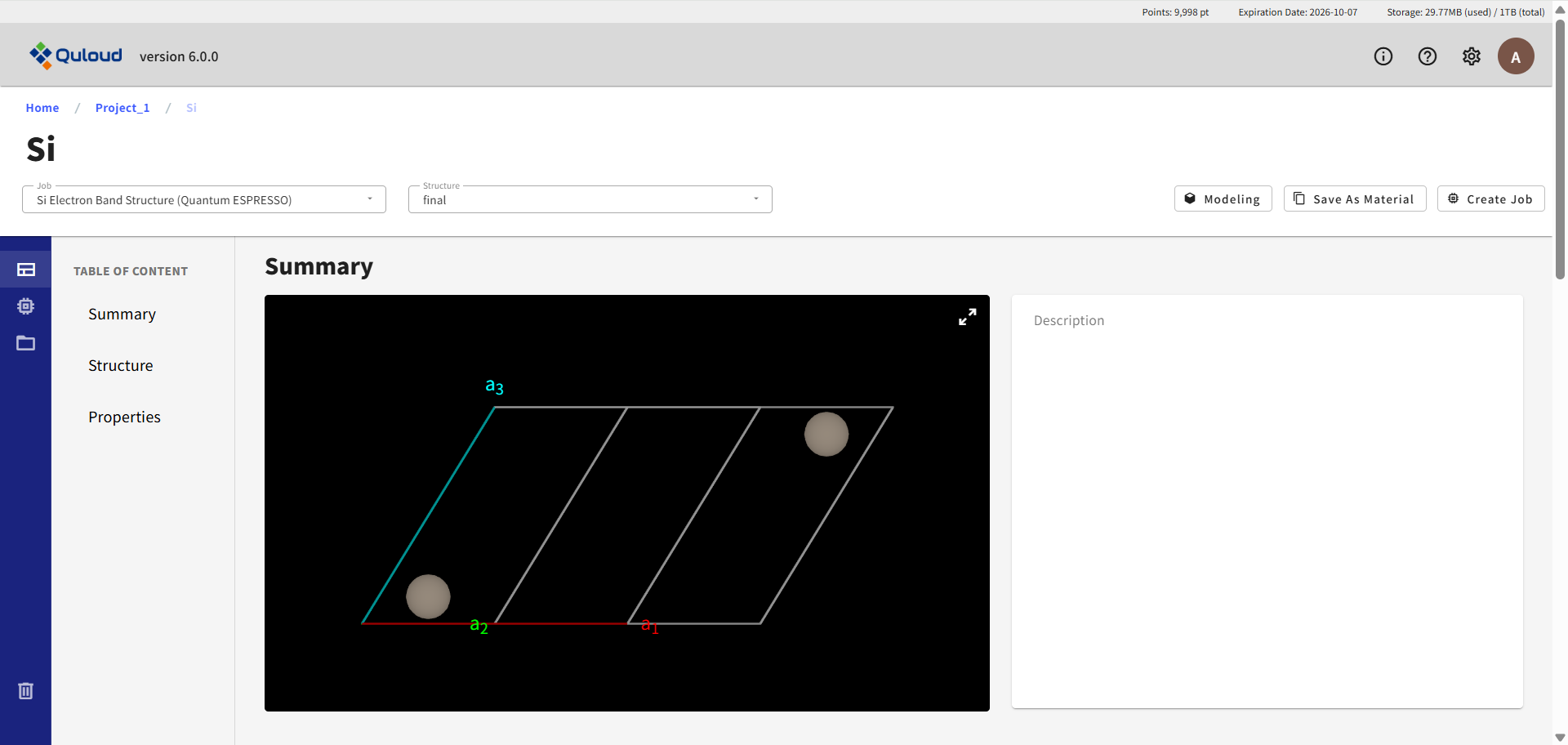

次に、「Structure」タブで「final」が選択されていることを確認します。

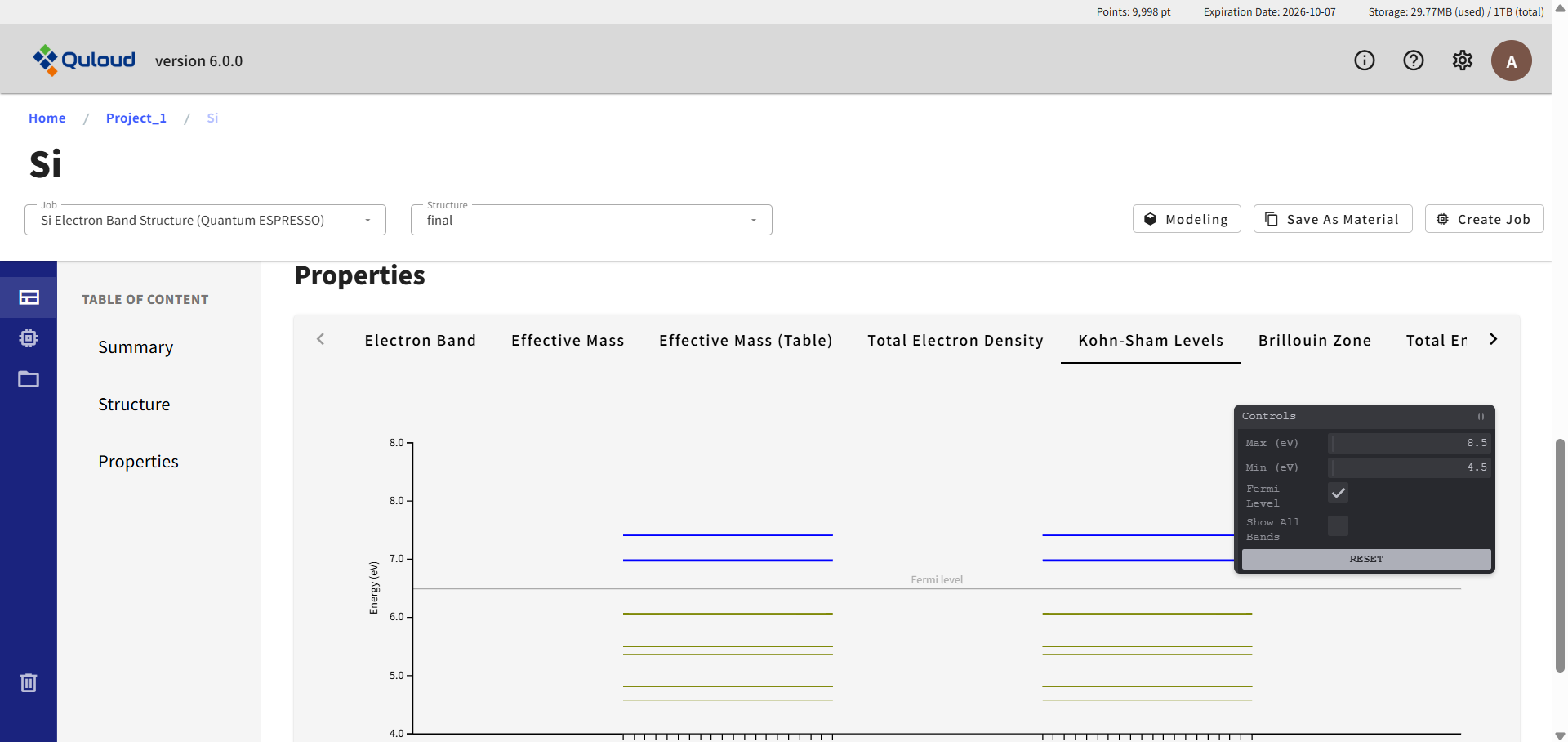

下にスクロールすると、計算で出てきた物質の様々な情報が確認できます。

画面右上の「Modeling」ボタンをクリックすると、モデリングのタイプを選択するメニューが表示されます。

現在

Basic（セル変形、スーパーセル、原子削除、置換、移動）
Slab model（表面スラブモデル）
Interface（界面モデル）
Add Molecule（表面分子吸着）
Add Cell（孤立分子からスーパーセルモデルを作る）

という選択肢があります。モデリング機能および各メニューの詳細については章を改めて説明します。

画面右上の「Create Job」ボタンをクリックすると、材料計算のカテゴリーを選択するメニューが表示されます。

現在

First-Principles Calculation（第一原理計算）
Classical Molecular Dynamics Simulation（古典分子動力学法）
Advanced Classical MD（機械学習 MD）
Quloud-Mag（第一原理磁性材料シミュレーション）

が選択可能です。カテゴリーを選択すると、各カテゴリーごとのさらに詳細な計算機能の一覧が表示されます。各カテゴリーの計算機能の詳細については章を改めて説明します。

6.2. Job

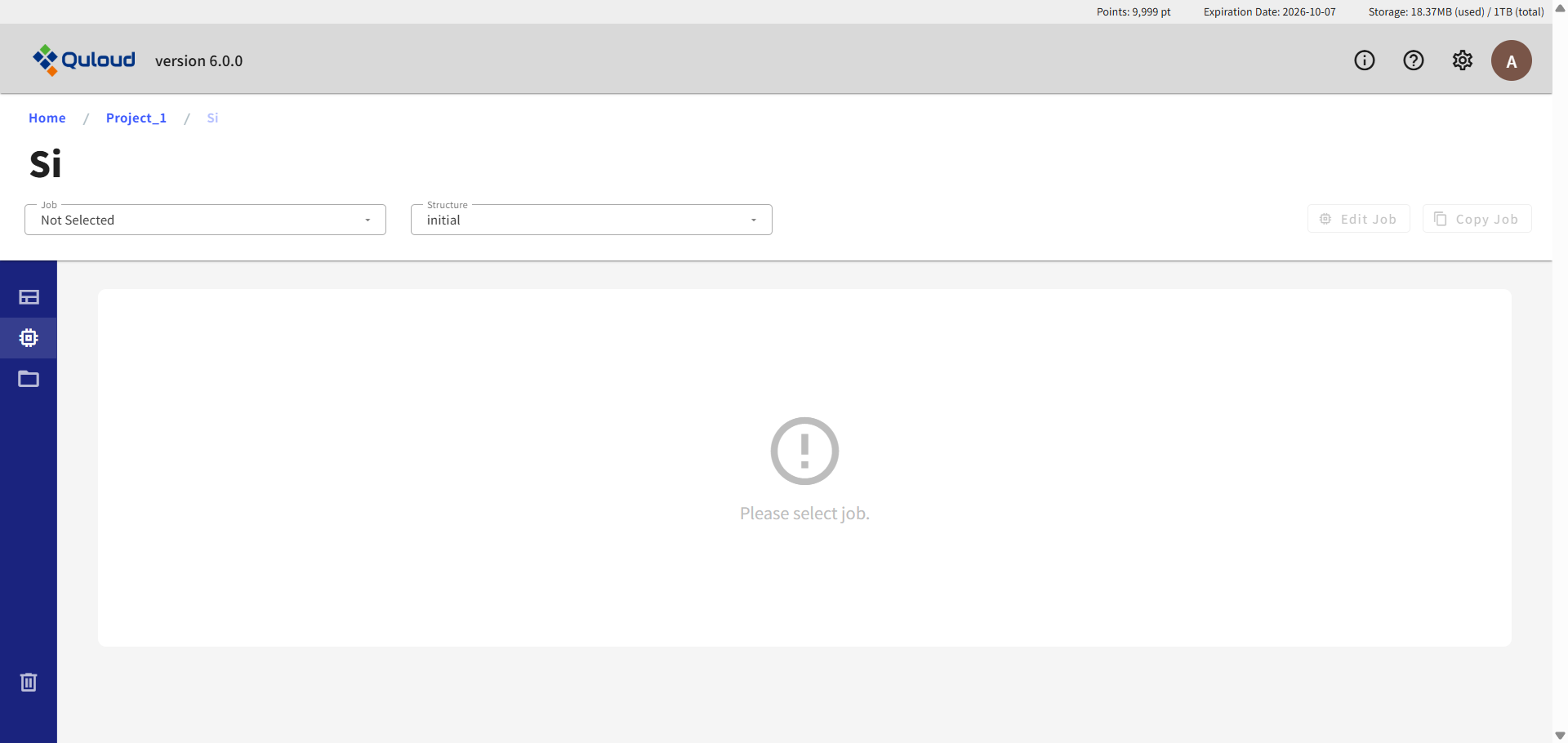

左サイドメニューの「Job」を選択すると、次のように表示されます。

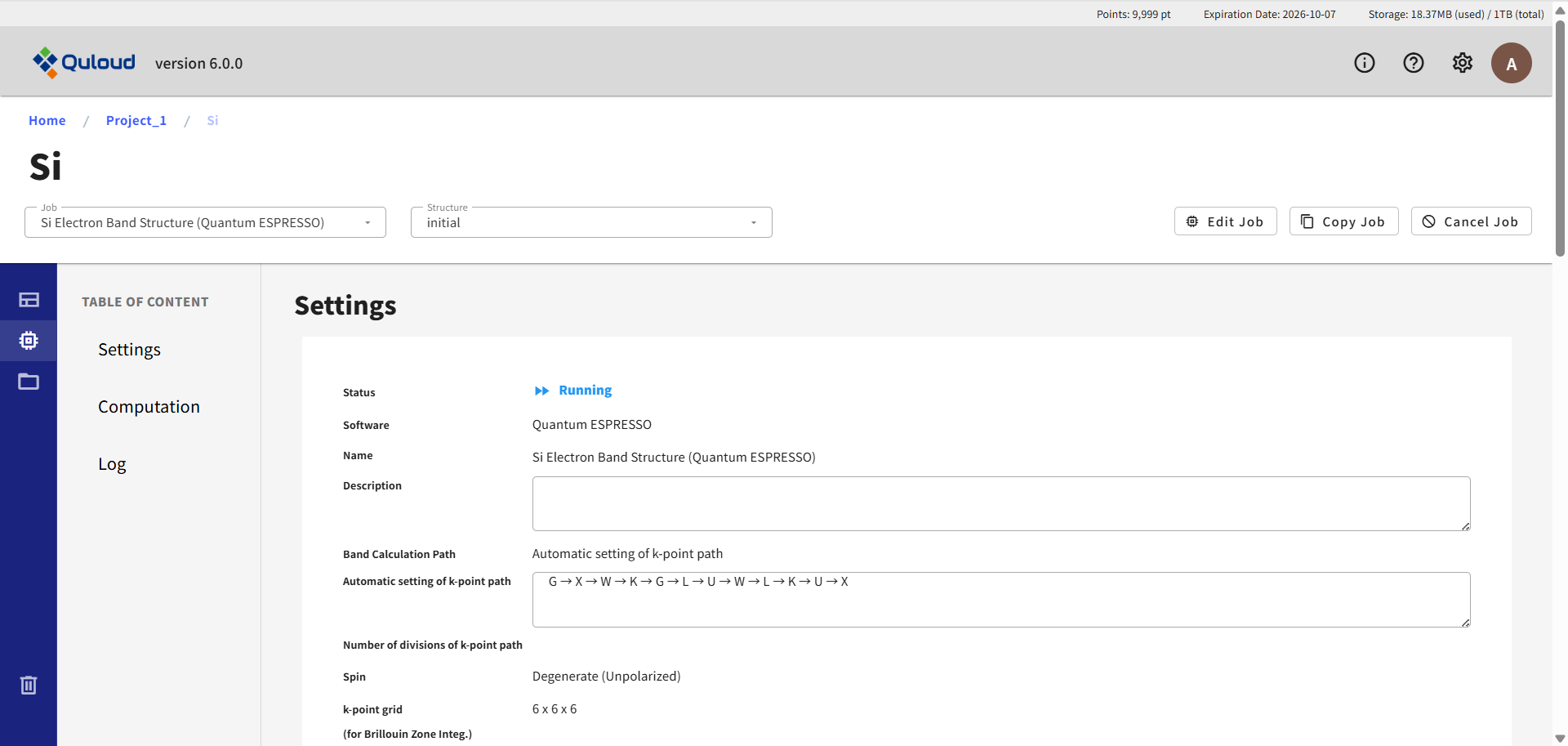

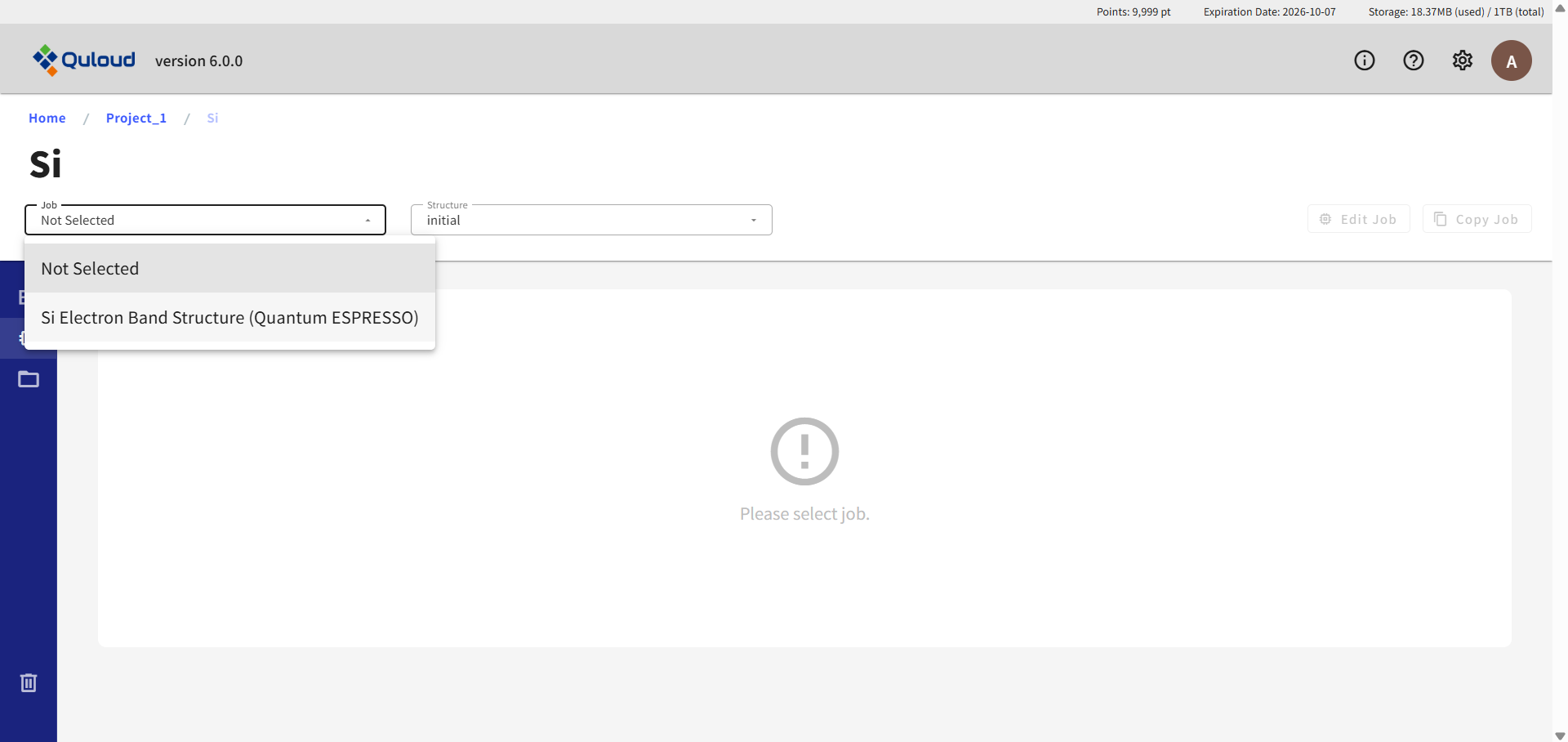

ここでは、作成した Job が存在する場合、Job の実行、編集、コピー、削除、キャンセルを行うことができます。その前にまず、画面左上の「Job」タブで Job を選択する必要があります。

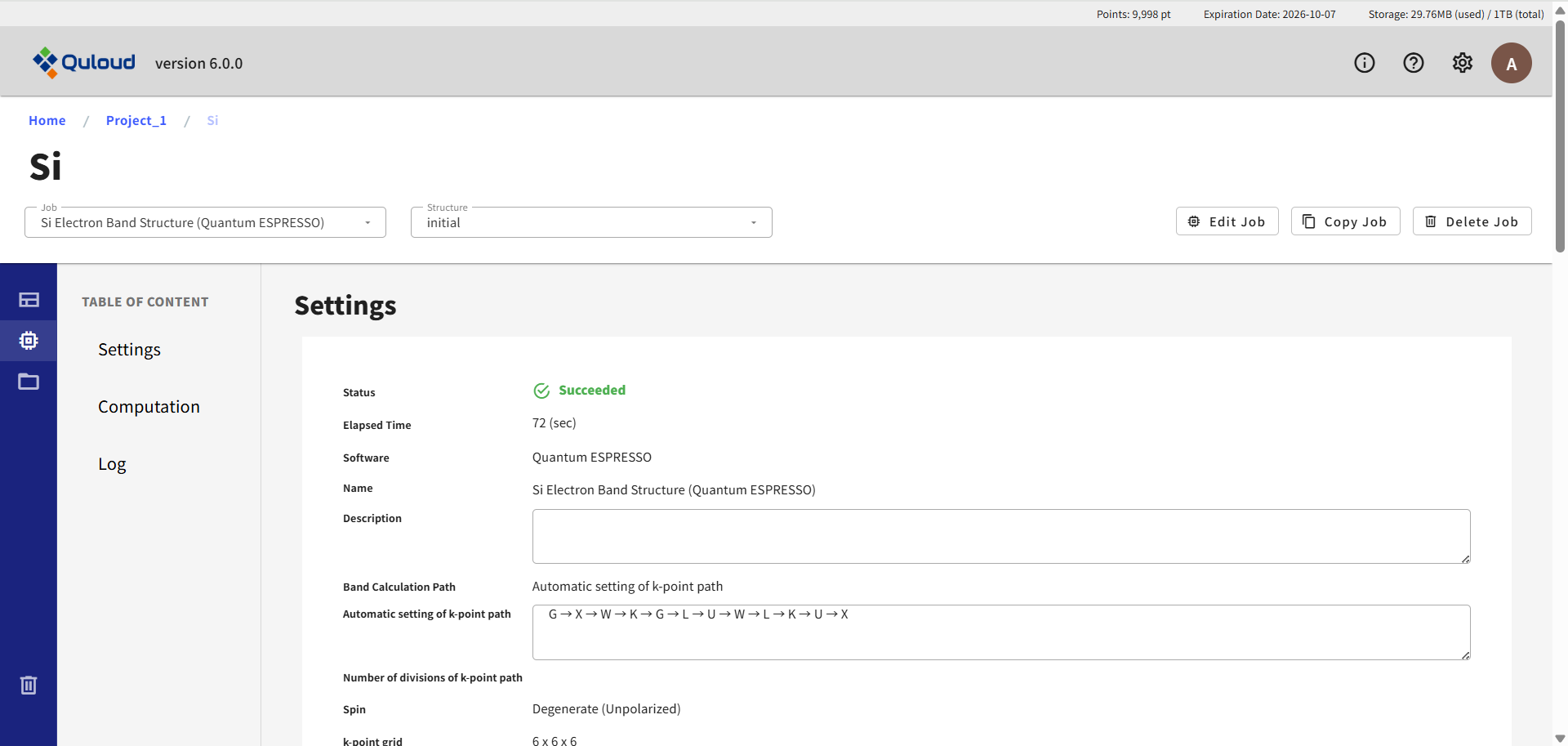

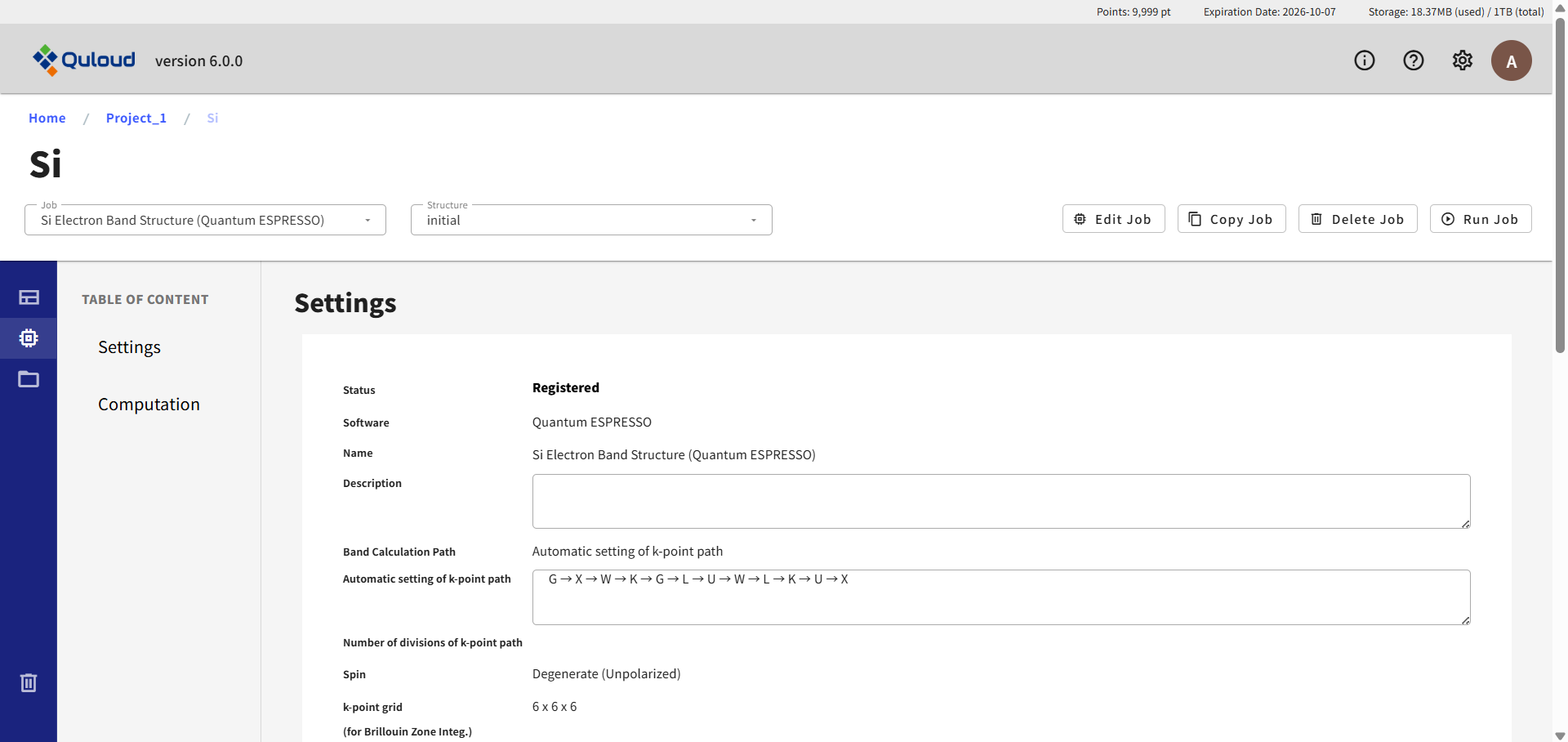

例として、「Si Electron Band Structure (Quantum ESPRESSO)」を選択すると、Job の設定が表示され、画面右上に「Edit Job」「Copy Job」「Delete Job」ボタンが現れます。実行していない Job の場合は、「Run Job」ボタンも現れます。
