12. 計算結果の可視化

注釈

本章は Quloud Ver.7.0 を対象としています。記載内容の確認日は 2026 年 9 月 14 日です。

12.1. 概要

計算が正常に終わると、出力ファイルから値や図が取り出され、Job 詳細画面の「Results」にカードとして並びます。1 枚のカードが 1 つのまとまり（SCF、電子構造、バンド構造など）に対応します。

カードは自動では作られません。「結果を解析」を押した時点で作られます。

注釈

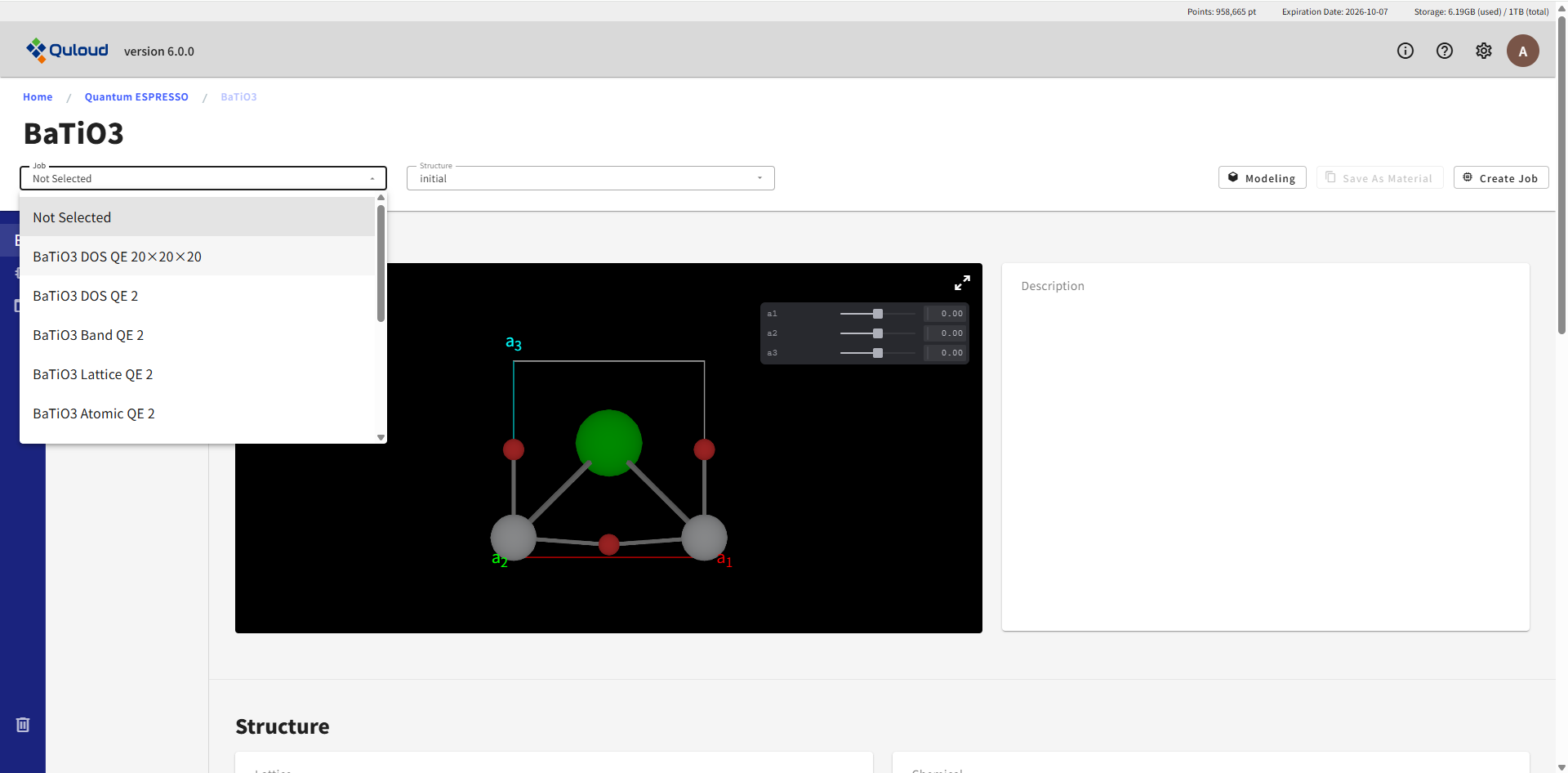

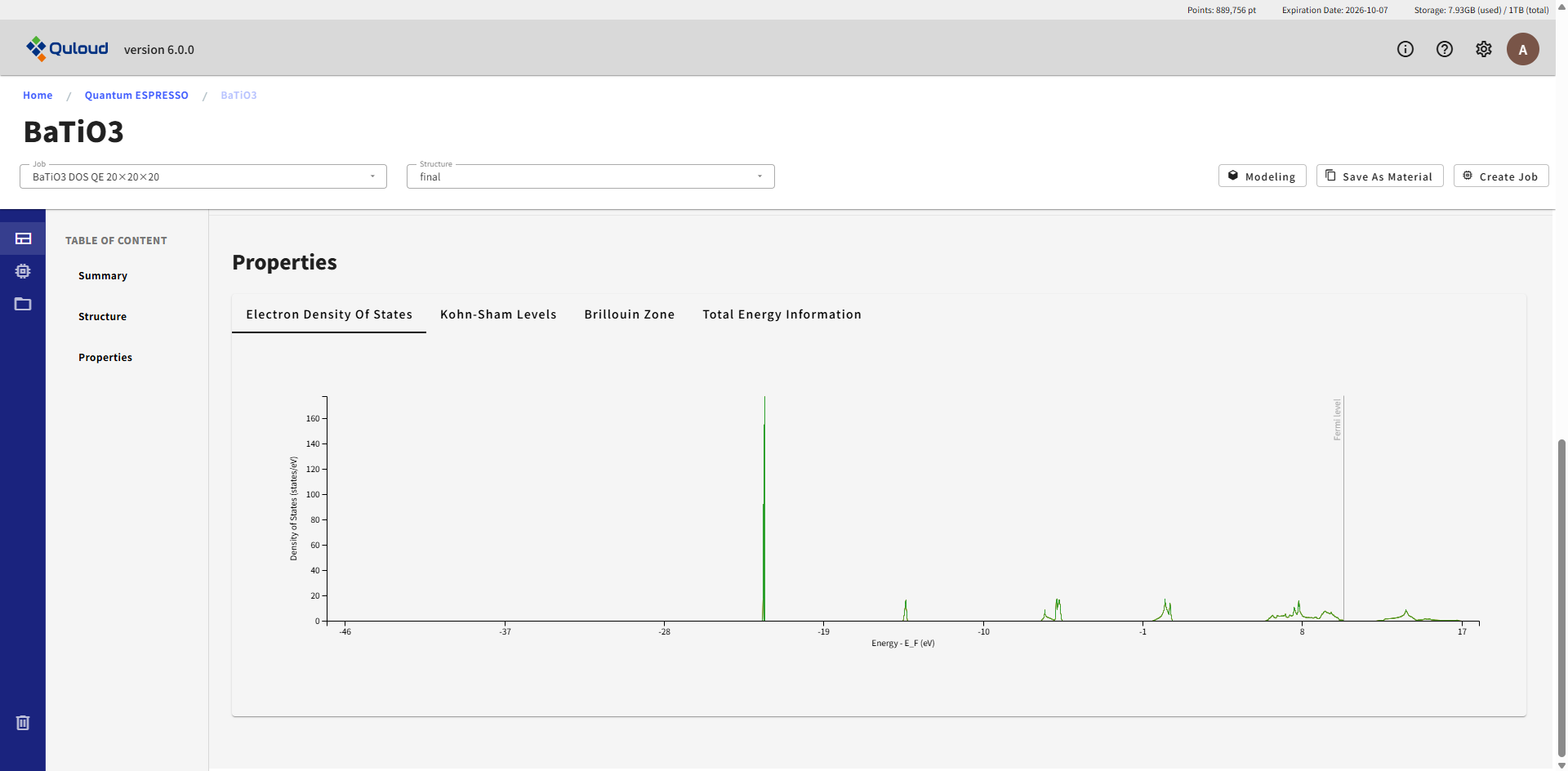

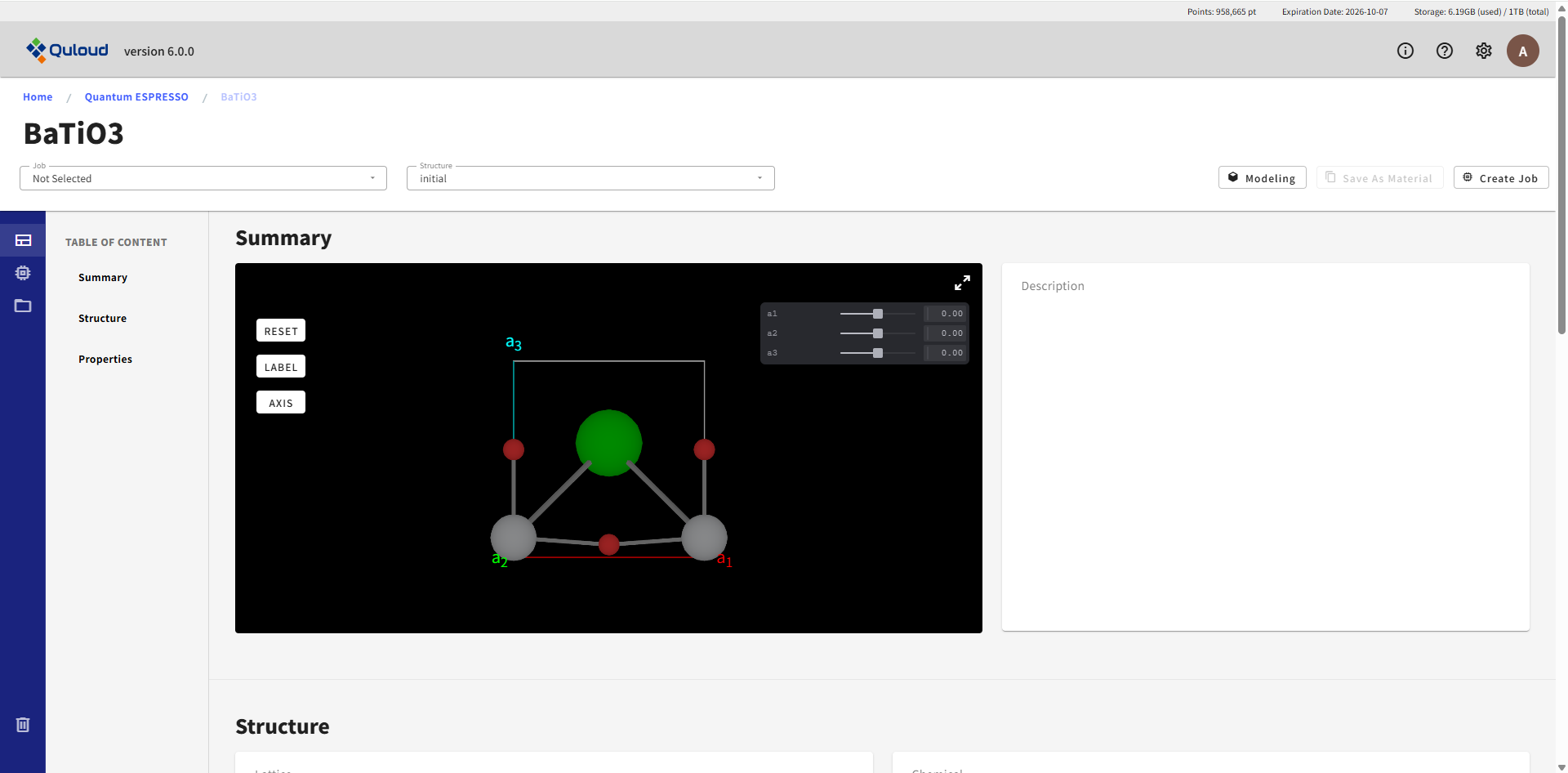

Ver.6.1.2 では、計算結果は Material 詳細画面の「Select Property」から Property を選んで見る形でした。Ver.7.0 では、結果はまず Job 詳細画面の「Results」に現れ、そこから必要なものを Property として登録します（Property の章）。

12.2. 前提

Job の Status が「Succeeded」であること（計算 Job の実行の章）。それ以外の Status では「Results」に理由が表示され、カードは作られません

Status	「Results」の表示
Registered	ジョブはまだ実行されていません。
Submitted / Prepared / Running	ジョブを実行中です。完了後に「結果を解析」を実行してください。
Cancelled	ジョブはキャンセルされました。
Failed	ジョブが失敗しました。

12.3. 操作手順

12.3.1. 1. 「結果を解析」を押す

Job 詳細画面の左のメニューで「結果」を選ぶと「Results」に移動します。右上の「結果を解析」を押すと、出力ファイルの解析が始まります。

解析がまだのときは「「結果を解析」を実行してください。」と表示されます。

何度押してもカードは増えません。 同じまとまりのカードは作り直されます。削除したカードも、押し直すと元に戻ります。

12.3.2. 2. ステップを切り替える

複数ステップの計算機能では、ステップごとにタブが分かれます。結果はそのステップで実行された計算のものだけが表示されます。

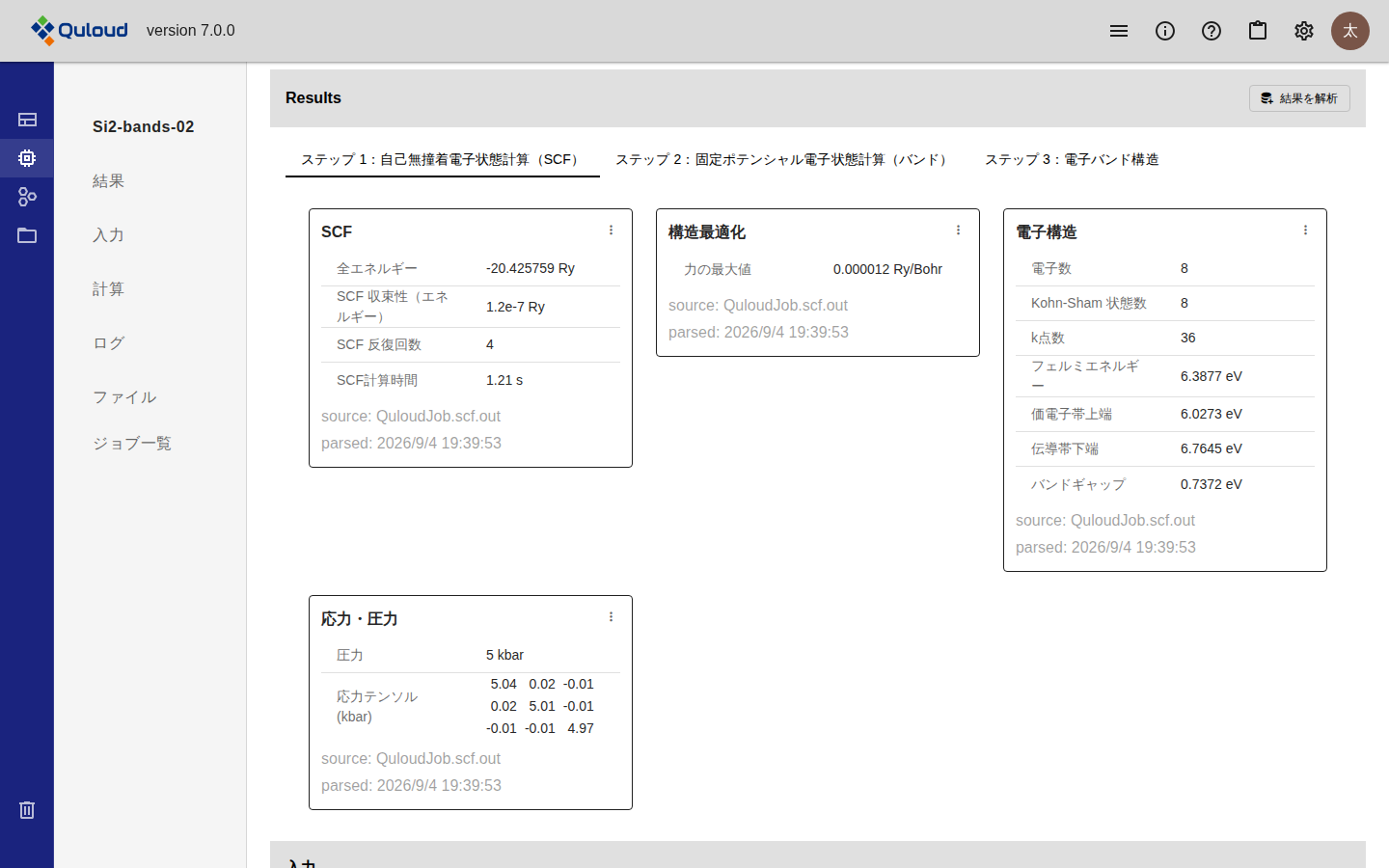

Job 詳細画面の「Results」。右上に「結果を解析」ボタン、その下に「ステップ 1：自己無撞着電子状態計算（SCF）」「ステップ 2：固定ポテンシャル電子状態計算（バンド）」「ステップ 3：電子バンド構造」のタブが並ぶ。ステップ 1 が選択され、SCF・構造最適化・電子構造・応力・圧力の 4 枚のカードに数値が表で並んでいる。各カードの下に source と parsed の行がある。 — 図 12.1 「Results」（ステップ 1）

入力項目が無いステップと同じように、結果が無いステップもあります。 その場合は「このステップの結果はありません」と表示されます。

12.3.3. 3. カードを読む

各カードの下部には、どのファイルから取り出したか（source）と、いつ解析したか（parsed）が表示されます。値が計算し直されたかどうかは parsed の日時で判断できます。

12.4. 結果カードの種類

12.4.1. 数値の一覧

出力ファイルから取り出した数値を表で並べたカードです。上の図の「SCF」「電子構造」「応力・圧力」がこれにあたります。

どの計算機能でどの数値が取り出されるかは、この章の「計算機能ごとに取り出される数値」に一覧があります。

12.4.2. 構造

構造が変わる計算（構造最適化・格子定数最適化）では、最終構造のカードが加わります。

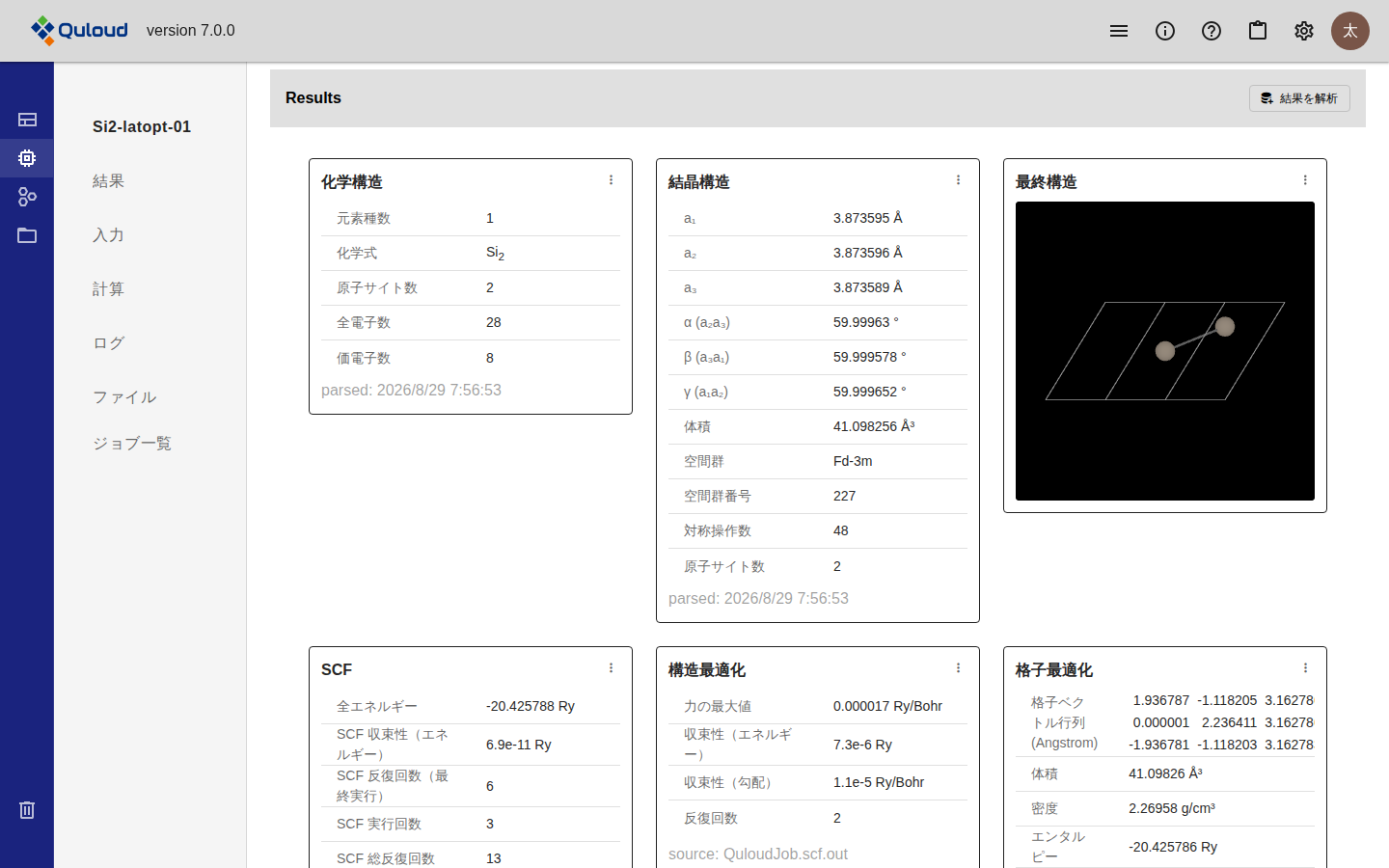

格子定数最適化の Job の「Results」。化学構造（元素種数・化学式・原子サイト数・全電子数・価電子数）、結晶構造（格子定数 a1 a2 a3、角度、体積、空間群、空間群番号、対称操作数、原子サイト数）、最終構造（原子と結合を描いた 3D ビューア）の 3 枚が上段に並び、下段に SCF・構造最適化・格子最適化のカードが続いている。 — 図 12.2 構造のカード（格子定数最適化）

化学構造 — 元素種数、化学式、原子サイト数、全電子数、価電子数
結晶構造 — 格子定数、角度、体積、空間群、対称操作数
最終構造 — 計算後の構造を 3D で表示します

これらは計算機能から自動的に作られるもので、後述の「計算機能ごとに取り出される数値」の表には含まれません。

12.4.3. 図・グラフ

計算機能によっては、数値の表ではなく図が表示されます。

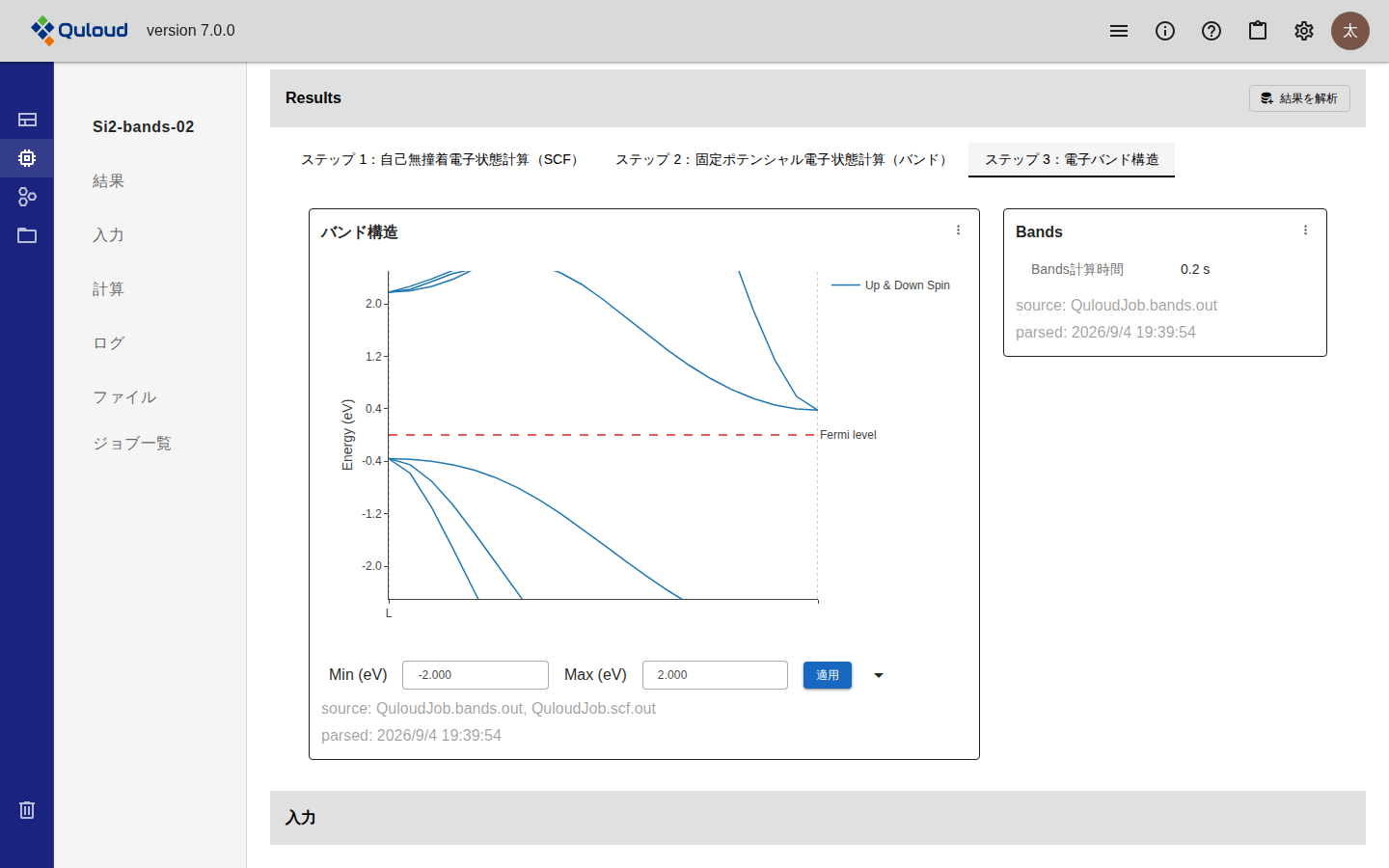

「Results」のステップ 3（電子バンド構造）。左に「バンド構造」のカードがあり、横軸が k 点、縦軸が Energy (eV) のバンド図が描かれている。フェルミ準位が赤い破線で示され、凡例に Up & Down Spin とある。図の下に Min (eV) と Max (eV) の入力欄と「適用」ボタンがある。右に「Bands」のカードがあり Bands計算時間が表示されている。 — 図 12.3 バンド図（電子バンド構造）

バンド図と状態密度の図には、表示するエネルギー範囲を変える「Min (eV)」「Max (eV)」と「適用」があります。

図が表示される計算機能は次のとおりです。

計算機能	計算ソフト	表示されるもの
電子バンド構造	すべて	バンド図
状態密度計算（DOS）	すべて	状態密度曲線
投影状態密度（PDOS）	Quantum ESPRESSO	軌道ごとの部分状態密度曲線
フォノンバンド分散（matdyn）	Quantum ESPRESSO	フォノンバンド図
フォノン状態密度（matdyn）	Quantum ESPRESSO	フォノン状態密度曲線
X線吸収スペクトル（XSpectra）	Quantum ESPRESSO	吸収スペクトル
NEB（Nudged Elastic Band）	すべて	原子構造トラジェクトリ（ビューア）
古典分子動力学 / 機械学習ポテンシャル MD / 分子動力学	すべて	時間発展データ（グラフ）と原子構造トラジェクトリ（ビューア）
高分子平衡化MD	RadonPy	密度の時間発展とトラジェクトリ
分子振動解析	Psi4	熱力学量と振動モードの一覧
自己無撞着電子状態計算（SCF）	Psi4	軌道エネルギー、HOMO-LUMO ギャップ、双極子モーメント
交換結合パラメータ	OpenMX	原子間距離と交換結合定数（Jij）の関係を示すグラフ
モンテカルロ磁性計算	Quloud-Mag	磁化・帯磁率・エントロピー・全エネルギーの温度依存性グラフ
LLGダイナミクス	Quloud-Mag	磁化・エネルギー内訳の時間発展グラフ

モンテカルロ磁性計算・LLGダイナミクスのグラフには、表示する物理量と、その内訳（成分）を切り替える 2 段のプルダウンがあります。データ点数が多い場合は間引いて表示され、その旨がグラフの上に注記されます。

12.5. 新しい計算ソフトの結果を確認する

GROMACS と HybMD の MD 計算では、温度・全エネルギー・ポテンシャルエネルギー・運動エネルギーなどの時間発展と、原子構造トラジェクトリを確認できます。HybMD の自己無撞着電子状態計算のステップには、数値の一覧として表示される結果はありません。

RadonPy では、高分子平衡化MDで密度の時間発展とトラジェクトリを確認できます。それ以外の高分子物性計算は、専用の結果カードを表示しません。出力ファイルを確認する方法は入出力ファイルとログの章をご参照ください。

Psi4 では、自己無撞着電子状態計算（SCF）の結果に軌道エネルギー、HOMO-LUMO ギャップ、双極子モーメントが表示されます。分子振動解析では、熱力学量と振動モードの一覧が表示されます。構造最適化で得られた構造は、構造のカードから確認できます。

12.6. カードからできること

各カードの右上にある「⋮」からメニューが開きます。

「SCF」カードの右上の「⋮」を押して開いたメニュー。「Propertyに登録」と赤い文字の「削除」の 2 項目が表示されている。 — 図 12.4 結果カードのメニュー

項目	動作
Propertyに登録	このカードを Property として登録します。Material 単位で結果を並べて比べられるようになります（Property の章）。
Materialとして保存	最終構造のカードにだけ表示されます。計算後の構造を新しい Material として登録し、続きの計算に使えるようにします。
削除	このカードを消します。確認のダイアログが出ます。出力ファイルは消えません。「結果を解析」を押し直せば元に戻ります。

12.7. 注意事項

カードが 1 枚も出ないことがあります。 計算は正常に終わっていても、結果を取り出す定義がその計算機能に無い場合や、対象の出力ファイルがその Job に無い場合です。「結果を解析」を押したときに理由が表示されます。
Ver.6.1.2 以前に作成した Job は、Ver.7.0 で作成した Job と表示内容が異なります（仕様の章）。
NEB（Nudged Elastic Band）が収束条件を満たさないままステップ数の上限に達した場合、「NEB（反応経路）」カードに警告が表示されます。 表示されている活性化エネルギー等の値は参考値になります。
出力ファイルそのものは、左のメニューの「ファイル」からダウンロードできます（入出力ファイルとログの章）。

12.8. 計算機能ごとに取り出される数値

以下は、数値の一覧のカードに表示される項目を計算ソフト・計算機能ごとにまとめたものです。見出しの単位（「SCF」「電子構造」など）がカード 1 枚に対応します。

図・グラフのカードと構造のカードは、この表には含まれません。前の節をご覧ください。

列の意味は次のとおりです。

列	意味
項目名	カードに表示される項目名です。
キー	内部で使われる識別子です。
型	値の種類です。
単位	値の単位です。単位が無い項目は `-` です。

12.8.1. ASE-MD

12.8.1.1. 格子定数最適化

この計算には、数値の一覧として表示される結果の登録はありません。

12.8.1.2. 構造最適化

この計算には、数値の一覧として表示される結果の登録はありません。

12.8.1.3. 機械学習ポテンシャル MD

この計算には、数値の一覧として表示される結果の登録はありません。

12.8.1.4. NEB（Nudged Elastic Band）

12.8.1.4.1. NEB（反応経路）

項目名	キー	型	単位
イメージ数	`neb_nimages`	整数
鞍点イメージ番号	`neb_saddle_index`	整数
活性化エネルギー（障壁）	`neb_barrier_ev`	数値	eV
収束したか	`neb_converged`	有効・無効

12.8.2. FLARE

12.8.2.1. 機械学習ポテンシャル MD

この計算には、数値の一覧として表示される結果の登録はありません。

12.8.3. GROMACS

12.8.3.1. 構造最適化

この計算には、数値の一覧として表示される結果の登録はありません。

12.8.3.2. 古典分子動力学

この計算には、数値の一覧として表示される結果の登録はありません。

12.8.4. HybMD

12.8.4.1. 機械学習ポテンシャル MD

この計算には、数値の一覧として表示される結果の登録はありません。

12.8.4.2. 自己無撞着電子状態計算（SCF）

この計算には、数値の一覧として表示される結果の登録はありません。

12.8.5. LAMMPS

12.8.5.1. 構造最適化

この計算には、数値の一覧として表示される結果の登録はありません。

12.8.5.2. 古典分子動力学

この計算には、数値の一覧として表示される結果の登録はありません。

12.8.6. Quloud-Mag

12.8.6.1. モンテカルロ磁性計算

この計算には、数値の一覧として表示される結果の登録はありません。

12.8.6.2. LLG ダイナミクス

この計算には、数値の一覧として表示される結果の登録はありません。

12.8.7. OpenMX

12.8.7.1. 自己無撞着電子状態計算（SCF）

12.8.7.1.1. SCF

項目名	キー	型	単位
全エネルギー	`total_energy`	数値	Hartree
SCF 収束度（密度）	`scf_convergence_den`	数値（指数表記）	bohr^-3
SCF 反復回数	`scf_num_iter`	整数
SCF計算時間	`scf_elapsed_time`	数値	s

12.8.7.1.2. 電子構造

項目名	キー	型	単位
電子数	`num_electrons`	数値
Kohn-Sham 状態数	`num_kohn_sham_states`	整数
フェルミエネルギー	`fermi_energy`	数値	Hartree
価電子帯上端	`vbm`	数値	Hartree
伝導帯下端	`cbm`	数値	Hartree
バンドギャップ	`band_gap`	数値	Hartree

12.8.7.2. 構造最適化

12.8.7.2.1. SCF

項目名	キー	型	単位
全エネルギー	`total_energy`	数値	Hartree
SCF 収束度（密度）	`scf_convergence_den`	数値（指数表記）	bohr^-3
SCF 反復回数（最終実行）	`scf_num_iter`	整数
SCF計算時間	`scf_elapsed_time`	数値	s

12.8.7.2.2. 構造最適化

項目名	キー	型	単位
力の最大値	`opt_total_force`	数値	Hartree/Bohr
反復回数	`opt_num_iter`	整数

12.8.7.2.3. 電子構造

項目名	キー	型	単位
電子数	`num_electrons`	数値
Kohn-Sham 状態数	`num_kohn_sham_states`	整数
フェルミエネルギー	`fermi_energy`	数値	Hartree
価電子帯上端	`vbm`	数値	Hartree
伝導帯下端	`cbm`	数値	Hartree
バンドギャップ	`band_gap`	数値	Hartree

12.8.7.3. 格子定数最適化

12.8.7.3.1. SCF

項目名	キー	型	単位
全エネルギー	`total_energy`	数値	Hartree
SCF 収束度（密度）	`scf_convergence_den`	数値（指数表記）	bohr^-3
SCF 反復回数（最終実行）	`scf_num_iter`	整数
SCF計算時間	`scf_elapsed_time`	数値	s

12.8.7.3.2. 構造最適化

項目名	キー	型	単位
力の最大値	`opt_total_force`	数値	Hartree/Bohr
反復回数	`opt_num_iter`	整数

12.8.7.3.3. 電子構造

項目名	キー	型	単位
電子数	`num_electrons`	数値
Kohn-Sham 状態数	`num_kohn_sham_states`	整数
フェルミエネルギー	`fermi_energy`	数値	Hartree
価電子帯上端	`vbm`	数値	Hartree
伝導帯下端	`cbm`	数値	Hartree
バンドギャップ	`band_gap`	数値	Hartree

12.8.7.4. 電子バンド構造

12.8.7.4.1. SCF

項目名	キー	型	単位
全エネルギー	`total_energy`	数値	Hartree
SCF 収束度（密度）	`scf_convergence_den`	数値（指数表記）	bohr^-3
SCF 反復回数	`scf_num_iter`	整数
SCF計算時間	`scf_elapsed_time`	数値	s

12.8.7.5. 状態密度計算（DOS）

12.8.7.5.1. SCF

項目名	キー	型	単位
全エネルギー	`total_energy`	数値	Hartree
SCF 収束度（密度）	`scf_convergence_den`	数値（指数表記）	bohr^-3
SCF 反復回数	`scf_num_iter`	整数
SCF計算時間	`scf_elapsed_time`	数値	s

12.8.7.5.2. 電子構造

項目名	キー	型	単位
電子数	`num_electrons`	数値
Kohn-Sham 状態数	`num_kohn_sham_states`	整数
フェルミエネルギー	`fermi_energy`	数値	Hartree
価電子帯上端	`vbm`	数値	Hartree
伝導帯下端	`cbm`	数値	Hartree
バンドギャップ	`band_gap`	数値	Hartree

12.8.7.6. 分子動力学

12.8.7.6.1. SCF

項目名	キー	型	単位
全エネルギー（最終MDステップ）	`total_energy`	数値	Hartree
SCF 収束度（密度）	`scf_convergence_den`	数値（指数表記）	bohr^-3
SCF 反復回数（最終MDステップ）	`scf_num_iter`	整数
SCF計算時間	`scf_elapsed_time`	数値	s

12.8.7.7. NEB（Nudged Elastic Band）

この計算には、数値の一覧として表示される結果の登録はありません。

12.8.7.8. 交換結合パラメータ

この計算には、数値の一覧として表示される結果の登録はありません。

12.8.8. Psi4

12.8.8.1. 自己無撞着電子状態計算（SCF）

この計算には、数値の一覧として表示される結果の登録はありません。

12.8.8.2. 構造最適化

この計算には、数値の一覧として表示される結果の登録はありません。

12.8.8.3. 分子振動解析

この計算には、数値の一覧として表示される結果の登録はありません。

12.8.9. Quantum ESPRESSO

12.8.9.1. 自己無撞着電子状態計算（SCF）

12.8.9.1.1. SCF

項目名	キー	型	単位
全エネルギー	`total_energy`	数値	Ry
SCF 収束性（エネルギー）	`scf_convergence_ene`	数値（指数表記）	Ry
SCF 反復回数	`scf_num_iter`	整数
SCF計算時間	`scf_elapsed_time`	数値	s

12.8.9.1.2. 構造最適化

項目名	キー	型	単位
力の最大値	`opt_total_force`	数値	Ry/Bohr

12.8.9.1.3. 電子構造

項目名	キー	型	単位
電子数	`num_electrons`	数値
Kohn-Sham 状態数	`num_kohn_sham_states`	整数
k点数	`num_k_points`	整数
フェルミエネルギー	`fermi_energy`	数値	eV
価電子帯上端	`vbm`	数値	eV
伝導帯下端	`cbm`	数値	eV
バンドギャップ	`band_gap`	数値	eV

12.8.9.1.4. 応力・圧力

項目名	キー	型	単位
圧力	`pressure`	数値	kbar
応力テンソル	`stress_tensor`	数値	kbar

12.8.9.2. 構造最適化

12.8.9.2.1. SCF

項目名	キー	型	単位
全エネルギー	`total_energy`	数値	Ry
SCF 収束性（エネルギー）	`scf_convergence_ene`	数値（指数表記）	Ry
SCF 反復回数（最終実行）	`scf_num_iter`	整数
SCF 実行回数	`scf_cycle_count`	整数
SCF 総反復回数	`scf_total_num_iter`	整数
SCF計算時間	`scf_elapsed_time`	数値	s

12.8.9.2.2. 構造最適化

項目名	キー	型	単位
力の最大値	`opt_total_force`	数値	Ry/Bohr
収束性（エネルギー）	`opt_energy_error`	数値（指数表記）	Ry
収束性（勾配）	`opt_gradient_error`	数値（指数表記）	Ry/Bohr
反復回数	`opt_num_iter`	整数

12.8.9.2.3. 電子構造

項目名	キー	型	単位
電子数	`num_electrons`	数値
Kohn-Sham 状態数	`num_kohn_sham_states`	整数
k点数	`num_k_points`	整数
フェルミエネルギー	`fermi_energy`	数値	eV
価電子帯上端	`vbm`	数値	eV
伝導帯下端	`cbm`	数値	eV
バンドギャップ	`band_gap`	数値	eV

12.8.9.2.4. 応力・圧力

項目名	キー	型	単位
圧力	`pressure`	数値	kbar
応力テンソル	`stress_tensor`	数値	kbar

12.8.9.3. 格子定数最適化

12.8.9.3.1. SCF

項目名	キー	型	単位
全エネルギー	`total_energy`	数値	Ry
SCF 収束性（エネルギー）	`scf_convergence_ene`	数値（指数表記）	Ry
SCF 反復回数（最終実行）	`scf_num_iter`	整数
SCF 実行回数	`scf_cycle_count`	整数
SCF 総反復回数	`scf_total_num_iter`	整数
SCF計算時間	`scf_elapsed_time`	数値	s

12.8.9.3.2. 構造最適化

項目名	キー	型	単位
力の最大値	`opt_total_force`	数値	Ry/Bohr
収束性（エネルギー）	`opt_energy_error`	数値（指数表記）	Ry
収束性（勾配）	`opt_gradient_error`	数値（指数表記）	Ry/Bohr
反復回数	`opt_num_iter`	整数

12.8.9.3.3. 格子最適化

項目名	キー	型	単位
格子ベクトル行列	`cell_parameters_matrix`	数値	Angstrom
体積	`volume`	数値	Ang^3
密度	`lattice_density`	数値	g/cm^3
エンタルピー	`lattice_enthalpy`	数値	Ry
収束性（格子勾配）	`lattice_gradient_error`	数値（指数表記）	kbar

12.8.9.3.4. 電子構造

項目名	キー	型	単位
電子数	`num_electrons`	数値
Kohn-Sham 状態数	`num_kohn_sham_states`	整数
k点数	`num_k_points`	整数
フェルミエネルギー	`fermi_energy`	数値	eV
価電子帯上端	`vbm`	数値	eV
伝導帯下端	`cbm`	数値	eV
バンドギャップ	`band_gap`	数値	eV

12.8.9.3.5. 応力・圧力

項目名	キー	型	単位
圧力	`pressure`	数値	kbar
応力テンソル	`stress_tensor`	数値	kbar

12.8.9.4. 電子バンド構造

12.8.9.4.1. Bands

項目名	キー	型	単位
Bands計算時間	`bands_elapsed_time`	数値	s

12.8.9.5. 状態密度計算（DOS）

12.8.9.5.1. DOS

項目名	キー	型	単位
DOS計算時間	`dos_elapsed_time`	数値	s

12.8.9.6. 投影状態密度（PDOS）

この計算には、数値の一覧として表示される結果の登録はありません。

12.8.9.7. NEB（Nudged Elastic Band）

12.8.9.7.1. NEB（反応経路）

項目名	キー	型	単位
活性化エネルギー（順方向）	`neb_activation_energy_forward`	数値	eV
活性化エネルギー（逆方向）	`neb_activation_energy_backward`	数値	eV
経路長	`neb_path_length`	数値	Bohr
イメージ間距離	`neb_inter_image_distance`	数値	Bohr
Climbing image（遷移状態イメージ番号）	`neb_climbing_image`	整数
経路最適化の反復回数	`neb_num_iterations`	整数
NEB 計算時間	`neb_elapsed_time`	数値	s

12.8.9.8. フォノン計算

12.8.9.8.1. フォノン（DFPT）

項目名	キー	型	単位
q 点数	`phonon_num_q_points`	整数
フォノン計算時間	`phonon_elapsed_time`	数値	s

12.8.9.9. X線吸収スペクトル（XSpectra）

この計算には、数値の一覧として表示される結果の登録はありません。

12.8.9.10. X線吸収スペクトル用 SCF

12.8.9.10.1. SCF

項目名	キー	型	単位
全エネルギー	`total_energy`	数値	Ry
SCF 収束性（エネルギー）	`scf_convergence_ene`	数値（指数表記）	Ry
SCF 反復回数	`scf_num_iter`	整数
SCF計算時間	`scf_elapsed_time`	数値	s

12.8.9.10.2. 電子構造

項目名	キー	型	単位
電子数	`num_electrons`	数値
Kohn-Sham 状態数	`num_kohn_sham_states`	整数
k点数	`num_k_points`	整数
フェルミエネルギー	`fermi_energy`	数値	eV
価電子帯上端	`vbm`	数値	eV
伝導帯下端	`cbm`	数値	eV
バンドギャップ	`band_gap`	数値	eV

12.8.9.11. 固定ポテンシャル電子状態計算

12.8.9.11.1. 電子構造

項目名	キー	型	単位
電子数	`num_electrons`	数値
Kohn-Sham 状態数	`num_kohn_sham_states`	整数
k点数	`num_k_points`	整数
フェルミエネルギー	`fermi_energy`	数値	eV
価電子帯上端	`vbm`	数値	eV
伝導帯下端	`cbm`	数値	eV
バンドギャップ	`band_gap`	数値	eV
NSCF計算時間	`nscf_elapsed_time`	数値	s

12.8.9.12. 固定ポテンシャル電子状態計算（バンド）

12.8.9.12.1. 電子構造

項目名	キー	型	単位
電子数	`num_electrons`	数値
Kohn-Sham 状態数	`num_kohn_sham_states`	整数
k点数	`num_k_points`	整数
フェルミエネルギー	`fermi_energy`	数値	eV
価電子帯上端	`vbm`	数値	eV
伝導帯下端	`cbm`	数値	eV
バンドギャップ	`band_gap`	数値	eV
NSCF計算時間	`nscf_elapsed_time`	数値	s

12.8.9.13. 力定数計算（q2r）

12.8.9.13.1. 力定数（q2r）

項目名	キー	型	単位
q 空間グリッド点数	`q2r_num_q_points`	整数
q2r 計算時間	`q2r_elapsed_time`	数値	s

12.8.9.14. フォノンバンド分散（matdyn）

12.8.9.14.1. フォノンバンド

項目名	キー	型	単位
matdyn 計算時間	`matdyn_elapsed_time`	数値	s

12.8.9.15. フォノン状態密度（matdyn）

12.8.9.15.1. フォノン状態密度

項目名	キー	型	単位
matdyn 計算時間	`matdyn_elapsed_time`	数値	s

12.8.10. RadonPy

12.8.10.1. QM構造最適化 / RESP電荷

この計算には、数値の一覧として表示される結果の登録はありません。

12.8.10.2. 高分子平衡化MD

この計算には、数値の一覧として表示される結果の登録はありません。

12.8.10.3. 溶解度パラメータ

この計算には、数値の一覧として表示される結果の登録はありません。

12.8.10.4. ガラス転移温度

この計算には、数値の一覧として表示される結果の登録はありません。

12.8.10.5. 熱伝導率

この計算には、数値の一覧として表示される結果の登録はありません。

12.8.10.6. ヤング率（機械特性）

この計算には、数値の一覧として表示される結果の登録はありません。

12.8.10.7. 複素誘電率

この計算には、数値の一覧として表示される結果の登録はありません。

12.8.11. RSDFT

12.8.11.1. 自己無撞着電子状態計算（SCF）

12.8.11.1.1. SCF

項目名	キー	型	単位
全エネルギー	`total_energy`	数値	Hartree
全エネルギーの誤差	`scf_convergence_ene`	数値（指数表記）	Hartree
終了ステータス	`rsdft_exit_status`	文字列

12.8.11.1.2. 電子構造

項目名	キー	型	単位
フェルミエネルギー	`fermi_energy`	数値	Hartree
HOMO-LUMO ギャップ	`rsdft_homo_lumo_gap`	数値	Hartree
スピン上向き電子数	`rsdft_spin_up`	数値
スピン下向き電子数	`rsdft_spin_down`	数値
スピン差	`rsdft_spin_difference`	数値

12.8.11.1.3. エネルギー内訳

項目名	キー	型	単位
運動エネルギー	`rsdft_kinetic_energy`	数値	Hartree
ハートリーエネルギー	`rsdft_hartree_energy`	数値	Hartree
交換相関エネルギー	`rsdft_xc_energy`	数値	Hartree
Ewaldエネルギー	`rsdft_ewald_energy`	数値	Hartree
局所擬ポテンシャルエネルギー	`rsdft_local_pp_energy`	数値	Hartree
非局所擬ポテンシャルエネルギー	`rsdft_nonlocal_pp_energy`	数値	Hartree
分散力エネルギー	`rsdft_vdw_energy`	数値	Hartree

12.8.11.2. 構造最適化

12.8.11.2.1. SCF

項目名	キー	型	単位
全エネルギー	`total_energy`	数値	Hartree
全エネルギーの誤差	`scf_convergence_ene`	数値（指数表記）	Hartree
終了ステータス	`rsdft_exit_status`	文字列

12.8.11.2.2. 電子構造

項目名	キー	型	単位
フェルミエネルギー	`fermi_energy`	数値	Hartree
HOMO-LUMO ギャップ	`rsdft_homo_lumo_gap`	数値	Hartree
スピン上向き電子数	`rsdft_spin_up`	数値
スピン下向き電子数	`rsdft_spin_down`	数値
スピン差	`rsdft_spin_difference`	数値

12.8.11.2.3. エネルギー内訳

項目名	キー	型	単位
運動エネルギー	`rsdft_kinetic_energy`	数値	Hartree
ハートリーエネルギー	`rsdft_hartree_energy`	数値	Hartree
交換相関エネルギー	`rsdft_xc_energy`	数値	Hartree
Ewaldエネルギー	`rsdft_ewald_energy`	数値	Hartree
局所擬ポテンシャルエネルギー	`rsdft_local_pp_energy`	数値	Hartree
非局所擬ポテンシャルエネルギー	`rsdft_nonlocal_pp_energy`	数値	Hartree
分散力エネルギー	`rsdft_vdw_energy`	数値	Hartree

12.8.11.3. 格子定数最適化

12.8.11.3.1. SCF

項目名	キー	型	単位
全エネルギー	`total_energy`	数値	Hartree
全エネルギーの誤差	`scf_convergence_ene`	数値（指数表記）	Hartree
終了ステータス	`rsdft_exit_status`	文字列

12.8.11.3.2. 電子構造

項目名	キー	型	単位
フェルミエネルギー	`fermi_energy`	数値	Hartree
HOMO-LUMO ギャップ	`rsdft_homo_lumo_gap`	数値	Hartree
スピン上向き電子数	`rsdft_spin_up`	数値
スピン下向き電子数	`rsdft_spin_down`	数値
スピン差	`rsdft_spin_difference`	数値

12.8.11.3.3. エネルギー内訳

項目名	キー	型	単位
運動エネルギー	`rsdft_kinetic_energy`	数値	Hartree
ハートリーエネルギー	`rsdft_hartree_energy`	数値	Hartree
交換相関エネルギー	`rsdft_xc_energy`	数値	Hartree
Ewaldエネルギー	`rsdft_ewald_energy`	数値	Hartree
局所擬ポテンシャルエネルギー	`rsdft_local_pp_energy`	数値	Hartree
非局所擬ポテンシャルエネルギー	`rsdft_nonlocal_pp_energy`	数値	Hartree
分散力エネルギー	`rsdft_vdw_energy`	数値	Hartree

12.8.11.4. 電子バンド構造

12.8.11.4.1. SCF

項目名	キー	型	単位
全エネルギー	`total_energy`	数値	Hartree
全エネルギーの誤差	`scf_convergence_ene`	数値（指数表記）	Hartree
終了ステータス	`rsdft_exit_status`	文字列

12.8.11.4.2. 電子構造

項目名	キー	型	単位
フェルミエネルギー	`fermi_energy`	数値	Hartree
HOMO-LUMO ギャップ	`rsdft_homo_lumo_gap`	数値	Hartree
バンドギャップ	`band_gap`	数値	Hartree
スピン上向き電子数	`rsdft_spin_up`	数値
スピン下向き電子数	`rsdft_spin_down`	数値
スピン差	`rsdft_spin_difference`	数値

12.8.11.4.3. エネルギー内訳

項目名	キー	型	単位
運動エネルギー	`rsdft_kinetic_energy`	数値	Hartree
ハートリーエネルギー	`rsdft_hartree_energy`	数値	Hartree
交換相関エネルギー	`rsdft_xc_energy`	数値	Hartree
Ewaldエネルギー	`rsdft_ewald_energy`	数値	Hartree
局所擬ポテンシャルエネルギー	`rsdft_local_pp_energy`	数値	Hartree
非局所擬ポテンシャルエネルギー	`rsdft_nonlocal_pp_energy`	数値	Hartree
分散力エネルギー	`rsdft_vdw_energy`	数値	Hartree

12.8.11.5. 状態密度計算（DOS）

12.8.11.5.1. SCF

項目名	キー	型	単位
全エネルギー	`total_energy`	数値	Hartree
全エネルギーの誤差	`scf_convergence_ene`	数値（指数表記）	Hartree
終了ステータス	`rsdft_exit_status`	文字列

12.8.11.5.2. 電子構造

項目名	キー	型	単位
フェルミエネルギー	`fermi_energy`	数値	Hartree
HOMO-LUMO ギャップ	`rsdft_homo_lumo_gap`	数値	Hartree
バンドギャップ	`band_gap`	数値	Hartree
スピン上向き電子数	`rsdft_spin_up`	数値
スピン下向き電子数	`rsdft_spin_down`	数値
スピン差	`rsdft_spin_difference`	数値

12.8.11.5.3. エネルギー内訳

項目名	キー	型	単位
運動エネルギー	`rsdft_kinetic_energy`	数値	Hartree
ハートリーエネルギー	`rsdft_hartree_energy`	数値	Hartree
交換相関エネルギー	`rsdft_xc_energy`	数値	Hartree
Ewaldエネルギー	`rsdft_ewald_energy`	数値	Hartree
局所擬ポテンシャルエネルギー	`rsdft_local_pp_energy`	数値	Hartree
非局所擬ポテンシャルエネルギー	`rsdft_nonlocal_pp_energy`	数値	Hartree
分散力エネルギー	`rsdft_vdw_energy`	数値	Hartree

12.8.11.6. 分子動力学

12.8.11.6.1. SCF

項目名	キー	型	単位
全エネルギー	`total_energy`	数値	Hartree
全エネルギーの誤差	`scf_convergence_ene`	数値（指数表記）	Hartree
終了ステータス	`rsdft_exit_status`	文字列

12.8.11.6.2. 電子構造

項目名	キー	型	単位
フェルミエネルギー	`fermi_energy`	数値	Hartree
HOMO-LUMO ギャップ	`rsdft_homo_lumo_gap`	数値	Hartree
スピン上向き電子数	`rsdft_spin_up`	数値
スピン下向き電子数	`rsdft_spin_down`	数値
スピン差	`rsdft_spin_difference`	数値

12.8.11.6.3. エネルギー内訳

項目名	キー	型	単位
運動エネルギー	`rsdft_kinetic_energy`	数値	Hartree
ハートリーエネルギー	`rsdft_hartree_energy`	数値	Hartree
交換相関エネルギー	`rsdft_xc_energy`	数値	Hartree
Ewaldエネルギー	`rsdft_ewald_energy`	数値	Hartree
局所擬ポテンシャルエネルギー	`rsdft_local_pp_energy`	数値	Hartree
非局所擬ポテンシャルエネルギー	`rsdft_nonlocal_pp_energy`	数値	Hartree
分散力エネルギー	`rsdft_vdw_energy`	数値	Hartree

12.8.11.6.4. 分子動力学

項目名	キー	型	単位
MD総時間	`rsdft_total_md_time`	数値	fs

12.8.12. SPRKKR

12.8.12.1. 自己無撞着電子状態計算（SCF）

12.8.12.1.1. SCF

項目名	キー	型	単位
全エネルギー	`total_energy`	数値	Ry
SCF 反復回数	`scf_num_iter`	整数
フェルミエネルギー	`fermi_energy`	数値	Ry
スピン磁気モーメント	`sprkkr_mu_spn`	数値	μB
軌道磁気モーメント	`sprkkr_mu_orb`	数値	μB

12.8.12.2. 交換結合パラメータ

12.8.12.2.1. 交換結合パラメータ

項目名	キー	型	単位
キュリー温度（平均場近似）	`sprkkr_curie_temperature`	数値	K
